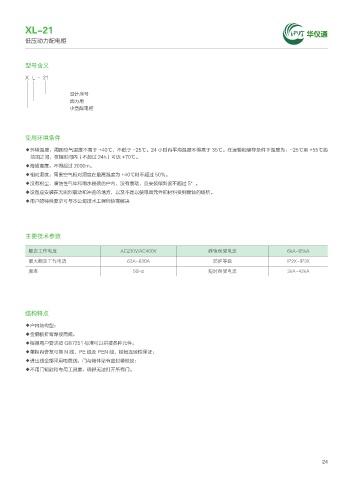

XL-21 ԡљૹ
低压动力配电柜
型号含义
X L - 21
设计序号
动力用
小型配电柜
使用环境条件
◆环境温度：周围空气温度不高于 +40℃，不低于 -25℃。24 小时内平均温度不得高于 35℃。在运输和储存条件下温度为：-25℃至 +55℃的
范围之间，在短时间内（不超过 24h）可达 +70℃。
◆海拔高度：不得超过 2000m。
◆相对湿度：周围空气相对湿度在最高温度为 +40℃时不超过 50%。
◆没有粉尘、腐蚀性气体和雨水侵袭的户内、没有震动、且安装倾斜度不超过 5°。
◆设备应安装在无剧烈震动和冲击的地方，以及不是以使电器元件和材料受到腐蚀的场所。
◆用户的特殊要求可与本公司技术工程师协商解决
主要技术参数
额定工作电压 AC230V/AC400V 峰值耐受电流 6kA-65kA
最大额定工作电流 63A~630A 防护等级 IP2X-IP3X
频率 50Hz 短时耐受电流 3kA-42kA
结构特点
◆户内结构型；
◆金钢板折弯焊接而成；
◆根据用户要求按 GB7251 标准可以拼接各种元件；
◆箱柜内舍友可靠 N 线、PE 线及 PEN 线，接地连续性保证；
◆进出线全部采用电缆线，门与箱体贴有密封橡胶皮；
◆不用门钥匙和专用工具量，确保无法打开所有门。
24
