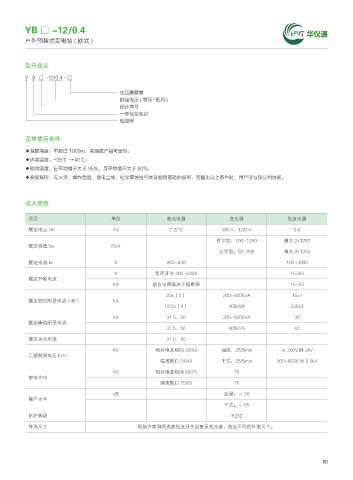

YB □ -12/0.4 ԡљૹ
户外预装式变电站 ( 欧式 )
型号含义
Y B □ - 12/0.4 - □
变压器容量
额定电压 ( 高压 / 低压 )
设计序号
一体化变电站
智能型
正常使用条件
◆海拔高度：不超过 1000m，高海拔产品可定制；
◆环境温度：-25℃ ~+40℃；
◆相对湿度：日平均值不大于 95%，月平均值不大于 90%；
◆安装场所：无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所，若超出以上条件时，用户可与我公司协商。
技术参数
项目 单位 高压电器 变压器 低压电器
额定电压 Ue KV 7.2/12 6/0.4、12/0.4 0.4
目字型：100~1250 最大 2x1250
额定容量 Se KVA
品字型：50~800 最大 2x1250
额定电流 Ie A 200~630 100~3000
A 负荷开关 400~630A 15~63
额定开断电流
KA 组合电器取决于熔断器 15~63
20x（2） 200~400kVA 15x1
额定短时耐受电流（秒） KA
12.5x（4） 400kVA 330x1
KA 31.5、50 200~400kVA 30
额定峰值耐受电流
31.5、50 400kVA 63
额定关合电流 31.5、50
KV 相对地及相间 30/42 油浸：35/5min ≤ 300V 时 2kV
工频耐受电压 Imin
隔离断口 34/48 干式：25/5min 300-660V 时 2.5kV
KV 相对地及相间 60/75 75
雷电冲击
隔离断口 75/85 75
dB 油浸：＜ 55
噪声水平
干式：＜ 65
防护等级 IP23D
外形尺寸 根据方案和所选高低压开关设备及变压器，选定不同的外形尺寸。
