HAW50 智能型万能式断路器

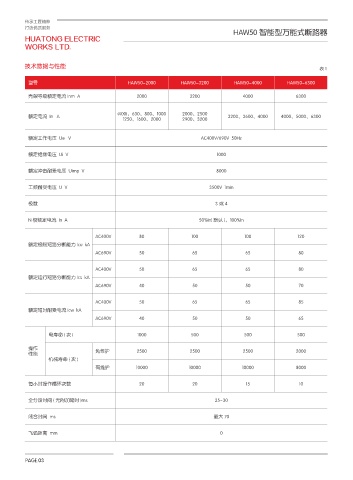

技术数据与性能 表1

型号 HAW50-2000 HAW50-3200 HAW50-4000 HAW50-6300

壳架等级额定电流 Inm A 2000 3200 4000 6300

(400)、630、800、1000 2000、2500
额定电流 In A 3200、3600、4000 4000、5000、6300
1250、1600、2000 2900、3200

额定工作电压 Ue V AC400V/690V 50Hz

额定绝缘电压 Ui V 1000

额定冲击耐受电压 Uimp V 8000

工频耐受电压 U V 3500V 1min

极数 3或4

N 极额定电流 In A 50%In( 默认 )、100%In

AC400V 80 100 100 120
额定极限短路分断能力 Icu kA
AC690V 50 65 65 80

AC400V 50 65 65 80
额定运行短路分断能力 Ics kA
AC690V 40 50 50 70

AC400V 50 65 65 85
额定短时耐受电流 Icw kA
AC690V 40 50 50 65

电寿命(次) 1000 500 500 500

操作 免维护 2500 2500 2500 2000
性能
机械寿命 ( 次 )
有维护 10000 10000 10000 8000

每小时操作循环次数 20 20 15 10

全分段时间 ( 无附加延时 )ms 25~30

闭合时间 ms 最大 70

飞弧距离 mm 0
