HAW50 智能型万能式断路器
R

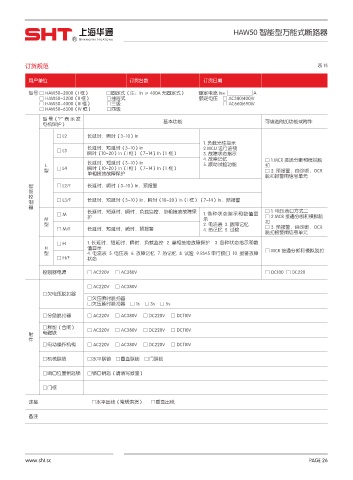

订货规范 表 15

用户单位 订货台数 订货日期

型号 □ HAW50-2000（I 框） □固定式（注：In ≥ 400A 无固定式） 额定电流 In= A
□ HAW50-3200（II 框） □抽屉式 额定电压 □ AC380(400)V
□ HAW50-4000（III 框） □三级 □ AC660(690)V
□ HAW50-6300（IV 框） □四级
型 号（"F" 表 示 发 基本功能 可增选附加功能或附件
电机保护）
□ L2 长延时，瞬时（3-10）In
1. 负载光柱指示
长延时，短延时（3-10）In 2.MCU 运行监视
□ L3
瞬时（10-20）In（I 框）（7-14）In（II 框） 3. 故障状态指示
4. 故障记忆 □ 1.MCR 接通分断和模拟脱
长延时，短延时（3-10）In
L 5. 顺动试验功能 扣
型 □ L4 瞬时（10-20）In（I 框）（7-14）In（II 框） □ 2. 预报警，自诊断，OCR
单相接地故障保护
脱扣报警用信号单元
智 □ L2/F 长延时，瞬时（3-10）In，预报警
能
控
制 □ L3/F 长延时，短延时（3-10）In，瞬时（10-20）In（I 框）（7-14）In，预报警
器
□M 长延时，短延时，瞬时，负载监控，单相接地故障保 1. 各种状态指示和数值显 □ 1. 电压表口方式二
M 护 示 □ 2.MCR 接通分断和模拟脱
型 2. 电流表 3. 故障记忆 扣
□ M/F 长延时，短延时，瞬时，预报警 4. 热记忆 5. 试验 □ 3. 预报警，自诊断，OCR
脱扣报警用信号单元
□H 1. 长延时，短延时，瞬时，负载监控 2. 单相接地故障保护 3. 各种状态指示和数
H 值显示 □ MCR 接通分断和模拟脱扣
型 4. 电流表 5. 电压表 6. 故障记忆 7. 热记忆 8. 试验 9.RS45 串行接口 10. 报警故障
□ H/F 状态

控制器电源 □ AC220V □ AC380V □ DC100 □ DC220

□ AC220V □ AC380V
□欠电压脱扣器
□欠压瞬时脱扣器
□欠压延时脱扣器 □ 1s □ 3s □ 5s

□分励脱扣器 □ AC220V □ AC380V □ DC220V □ DC110V
□释能（合闸） □ AC220V □ AC380V □ DC220V □ DC110V
附 电磁铁
件
□电动操作机构 □ AC220V □ AC380V □ DC220V □ DC110V

□机械联锁 □水平联锁 □垂直联锁 □门联锁

□断口位置钥匙锁 □锁口钥匙（请填写数量）

□门框

连接 □水平出线（常规供货） □垂直出线

备注
