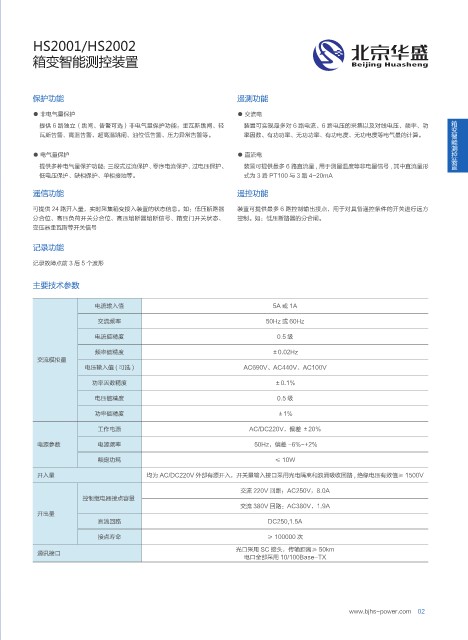

HS2001/HS2002
箱变智能测控装置
保护功能 遥测功能
● 非电气量保护 ● 交流电
箱变智能测控装置
提供 6 路独立（跳闸、告警可选）非电气量保护功能：重瓦斯跳闸、轻 装置可实现最多对 6 路电流、6 路电压的采集以及对线电压、频率、功
瓦斯告警、高温告警、超高温跳闸、油位低告警、压力异常告警等。 率因数、有功功率、无功功率、有功电度、无功电度等电气量的计算。
● 电气量保护 ● 直流电
提供多种电气量保护功能：三段式过流保护、零序电流保护、过电压保护、 装置可提供最多 6 路直流量 , 用于测量温度等非电量信号 , 其中直流量形
低电压保护、缺相保护、单相接地等。 式为 3 路 PT100 与 3 路 4-20mA
遥信功能 遥控功能
可提供 24 路开入量，实时采集箱变接入装置的状态信息。如：低压断路器 装置可提供最多 6 路控制输出接点，用于对具备遥控条件的开关进行远方
分合位、高压负荷开关分合位、高压熔断器熔断信号、箱变门开关状态、 控制。如：低压断路器的分合闸。
变压器重瓦斯等开关信号
记录功能
记录故障点前 3 后 5 个波形
主要技术参数
电流输入值 5A 或 1A
交流频率 50Hz 或 60Hz
电流值精度 0.5 级
频率值精度 ±0.02Hz
交流模拟量
电压输入值 ( 可选 ) AC690V、AC440V、AC100V
功率因数精度 ±0.1%
电压值精度 0.5 级
功率值精度 ±1%
工作电源 AC/DC220V，偏差 ±20%
电源参数 电源频率 50Hz，偏差 -6%~+2%
额定功耗 ≤ 10W
开入量 均为 AC/DC220V 外部有源开入，开关量输入接口采用光电隔离和浪涌吸收回路 , 绝缘电压有效值≥ 1500V
交流 220V 回路：AC250V，8.0A
控制继电器接点容量
交流 380V 回路：AC380V，1.9A
开出量
直流回路 DC250,1.5A
接点寿命 ≥ 100000 次
光口采用 SC 接头，传输距离≥ 50km
通讯接口
电口全部采用 10/100Base-TX
