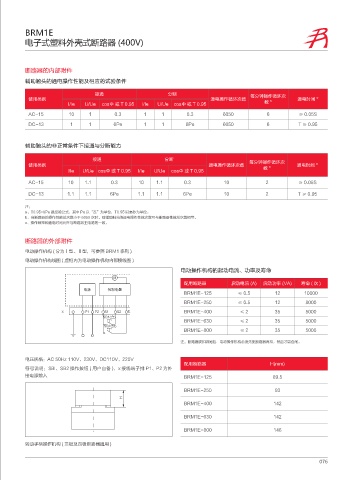

P. 85

BRM1E
          电子式塑料外壳式断路器 (400V)




          断路器的内部附件
          辅助触头的通电操作性能及相应的试验条件

                                 接通                       分断                         每分钟操作循环次
           使用类别                                                         通电操作循环次数                     通电时间 *
                        I/Ie  U/Ue  cosФ 或 T 0.95  I/Ie  U/Ue  cosФ 或 T 0.95              数*

           AC-15        10     1        0.3       1     1       0.3         6050           6          ≥ 0.05S
           DC-13         1     1       6Pe        1     1       6Pe         6050           6          T ≥ 0.95


          辅助触头的非正常条件下接通与分断能力

                                接通                       分断                          每分钟操作循环次
           使用类别                                                        通电操作循环次数           数*         通电时间 *
                        I/Ie  U/Ue  cosФ 或 T 0.95  I/Ie  U/Ue  cosФ 或 T 0.95

           AC-15        10    1.1     0.3       10    1.1      0.3           10            2          ≥ 0.05S
           DC-13        1.1   1.1     6Pe      1.1    1.1      6Pe           10            2          T ≥ 0.95

          注:
          a、T0.95=6Pe 是经验公式,其中 Pe 以“瓦”为单位,T0.95 以毫秒为单位。
          b、当断路器的操作性能总次数小于 6050 次时。则辅助触头的通电操作性能次数可与断路器性能总次数相等。
          c、操作频率和通电时间允许与断路器主电路的一致。


          断路器的外部附件
          电动操作机构 ( 分为Ⅰ型、Ⅱ型,可参照 BRM1 系列 )
          电动操作机构线图 ( 虚框内为电动操作机构内部接线图 )
                                                              电动操作机构的起动电流、功率及寿命
                                       .
                                                               配用断路器           启动电流 (A)   启动功率 (VA)    寿命(次)
                             ႂຸ      ଌ҃ႂ٧
                                                               BRM1E-125         ≤ 0.5        12        10000
                                                               BRM1E-250         ≤ 0.5        12        8000
                      9       1   1     4     4     4          BRM1E-400          ≤2          35        5000
                                    4#  Ջ
                                                               BRM1E-630          ≤2          35        5000
                                    4#  ѫ
                                                               BRM1E-800          ≤2          35        5000

                                                              注:断路器脱扣跳闸后.电动操作机构必须先使断路器再扣,然后才能合闸。

          电压规格:AC 50Hz 110V、230V、DC110V、220V
                                                               配用断路器                        H(mm)
          符号说明:SBl、SB2 操作按钮 ( 用户自备 ),x 接线端子排 P1、P2 为外
          接电源输入                                                BRM1E-125                     89.5


                                                               BRM1E-250                      93
                                          )
                                                               BRM1E-400                     142

                                                               BRM1E-630                     142

                                                               BRM1E-800                     146

          转动手柄操作机构 ( 三极及四极断路器通用 )

                                                                                                             076
