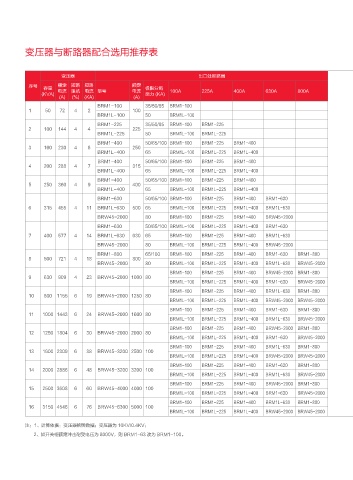

变压器与断路器配合选用推荐表
变压器 出口处断路器 分支回路断路器型号 / 额定电流
序号 额定 短路 短路 额定
容量 极限分断
(KVA) 电流 阻抗 电流 型号 电流 能力 (KA) 100A 225A 400A 630A 800A 1000A 1250A 1600A 2000A 2500A 2900A 3200A 4000A 5000A
(A) (%) (KA) (A)
BRM1-100 35/50/85 BRM1-100
1 50 72 4 2 100
BRM1L-100 50 BRM1L-100
BRM1-225 35/50/85 BRM1-100 BRM1-225
2 100 144 4 4 225
BRM1L-225 50 BRM1L-100 BRM1L-225
BRM1-400 50/65/100 BRM1-100 BRM1-225 BRM1-400
3 160 230 4 6 250
BRM1L-400 65 BRM1L-100 BRM1L-225 BRM1L-400
BRM1-400 50/65/100 BRM1-100 BRM1-225 BRM1-400
4 200 288 4 7 315
BRM1L-400 65 BRM1L-100 BRM1L-225 BRM1L-400
BRM1-400 50/65/100 BRM1-100 BRM1-225 BRM1-400
5 250 360 4 9 400
BRM1L-400 65 BRM1L-100 BRM1L-225 BRM1L-400
BRM1-630 50/65/100 BRM1-100 BRM1-225 BRM1-400 BRM1-630
6 315 455 4 11 BRM1L-630 500 65 BRM1L-100 BRM1L-225 BRM1L-400 BRM1L-630
BRW45-2000 80 BRM1-100 BRM1-225 BRM1-400 BRW45-2000
BRM1-630 50/65/100 BRM1L-100 BRM1L-225 BRM1L-400 BRM1-630
7 400 577 4 14 BRM1L-630 630 65 BRM1-100 BRM1-225 BRM1-400 BRM1L-630
BRW45-2000 80 BRM1L-100 BRM1L-225 BRM1L-400 BRW45-2000
BRM1-800 65/100 BRM1-100 BRM1-225 BRM1-400 BRM1-630 BRM1-800
8 500 721 4 18 800
BRW45-2000 80 BRM1L-100 BRM1L-225 BRM1L-400 BRM1L-630 BRW45-2000
BRM1-100 BRM1-225 BRM1-400 BRW45-2000 BRM1-800
9 630 909 4 23 BRW45-2000 1000 80 BRW45-2000
BRM1L-100 BRM1L-225 BRM1L-400 BRM1-630 BRW45-2000
BRM1-100 BRM1-225 BRM1-400 BRM1L-630 BRM1-800
10 800 1155 6 19 BRW45-2000 1250 80 BRW45-2000 BRW45-2000
BRM1L-100 BRM1L-225 BRM1L-400 BRW45-2000 BRW45-2000
BRM1-100 BRM1-225 BRM1-400 BRM1-630 BRM1-800
11 1000 1443 6 24 BRW45-2000 1600 80 BRW45-2000 BRW45-2000 BRW45-2000
BRM1L-100 BRM1L-225 BRM1L-400 BRM1L-630 BRW45-2000
BRM1-100 BRM1-225 BRM1-400 BRW45-2000 BRM1-800
12 1250 1804 6 30 BRW45-2000 2000 80 BRW45-2000 BRW45-2000 BRW45-2000 BRW45-2000
BRM1L-100 BRM1L-225 BRM1L-400 BRM1-630 BRW45-2000
BRM1-100 BRM1-225 BRM1-400 BRM1L-630 BRM1-800
13 1600 2309 6 38 BRW45-3200 2500 100 BRW45-2000 BRW45-2000 BRW45-2000 BRW45-2000 BRW45-3200 BRW45-3200
BRM1L-100 BRM1L-225 BRM1L-400 BRW45-2000 BRW45-2000
BRM1-100 BRM1-225 BRM1-400 BRM1-630 BRM1-800
14 2000 2886 6 48 BRW45-3200 3200 100 BRW45-2000 BRW45-2000 BRW45-2000 BRW45-2000 BRW45-3200 BRW45-3200 BRW45-3200
BRM1L-100 BRM1L-225 BRM1L-400 BRM1L-630 BRW45-2000
BRM1-100 BRM1-225 BRM1-400 BRW45-2000 BRM1-800
15 2500 3608 6 60 BRW45-4000 4000 100 BRW45-2000 BRW45-2000 BRW45-2000 BRW45-2000 BRW45-3200 BRW45-3200 BRW45-3200 BRW45-4000
BRM1L-100 BRM1L-225 BRM1L-400 BRM1-630 BRW45-2000
BRM1-100 BRM1-225 BRM1-400 BRM1L-630 BRM1-800
16 3150 4546 6 76 BRW45-6300 5000 100 BRW45-2000 BRW45-2000 BRW45-2000 BRW45-2000 BRW45-3200 BRW45-3200 BRW45-3200 BRW45-4000 BRW45-6300
BRM1L-100 BRM1L-225 BRM1L-400 BRW45-2000 BRW45-2000
注：1、计算依据：变压器铭牌数据；变压器为 10KV/0.4KV；
2、如开关柜额定冲击耐受电压为 8000V，则 BRM1-63 改为 BRM1-100。
