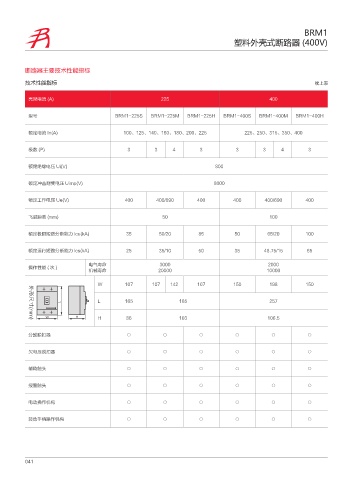

BRM1
塑料外壳式断路器 (400V)
断路器主要技术性能指标
技术性能指标 续上表
壳架电流 (A) 225 400
型号 BRM1-225S BRM1-225M BRM1-225H BRM1-400S BRM1-400M BRM1-400H
额定电流 In(A) 100、125、140、160、180、200、225 225、250、315、350、400
极数 (P) 3 3 4 3 3 3 4 3
额定绝缘电压 Ui(V) 800
额定冲击耐受电压 Uimp(V) 8000
额定工作电压 Ue(V) 400 400/690 400 400 400/690 400
飞弧距离 (mm) 50 100
额定极限短路分断能力 Icu(kA) 35 50/20 85 50 65/20 100
额定运行短路分断能力 Ics(kA) 25 35/10 50 35 48.75/15 65
电气寿命 3000 2000
操作性能 ( 次 )
机械寿命 20000 10000
W 107 107 142 107 150 198 150
L 165 165 257
-
8 ) H 86 103 106.5
्ܰࡆࠩ NN
分励脱扣器 ○ ○ ○ ○ ○ ○
欠电压脱扣器 ○ ○ ○ ○ ○ ○
辅助触头 ○ ○ ○ ○ ○ ○
报警触头 ○ ○ ○ ○ ○ ○
电动操作机构 ○ ○ ○ ○ ○ ○
转动手柄操作机构 ○ ○ ○ ○ ○ ○
