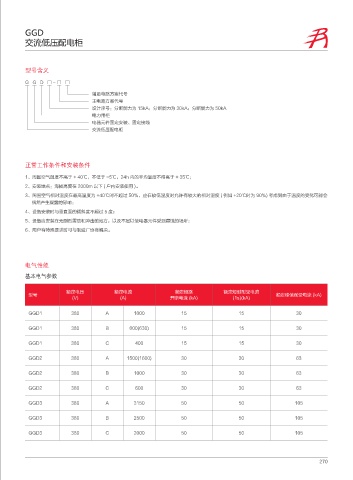

GGD
交流低压配电柜

型号含义

G G D □ - □ □
辅助电路方案代号
主电路方案代号
设计序号：分断能力为 15kA；分断能力为 30kA；分断能力为 50kA
电力用柜
电器元件固定安装、固定接线
交流低压配电柜

正常工作条件和安装条件

1、周围空气温度不高于 + 40℃，不低于 -5℃，24h 内的平均温度不得高于 + 35℃；
2、安装地点：海拔高度在 2000m 以下 ( 户内安装使用 )。
3、周围空气相对湿度在最高温度为 +40℃时不超过 50%，应在较低温度时允许有较大的相对湿度 ( 例如 +20℃时为 90%) 考虑到由于温度的变化可能会
偶然产生凝露的影响；
4、设备安装时与垂直面的倾斜度不超过 5 度；
5、设备应安装在无剧烈震动和冲击的地方，以及不足以使电器元件受到腐蚀的场所；
6、用户有特殊要求时可与制造厂协商解决。

电气性能

基本电气参数

额定电压 额定电流 额定短路 额定短时耐受电流
型号 额定峰值耐受电流 (kA)
(V) (A) 开断电流 (kA) (1s)(kA)
GGD1 380 A 1000 15 15 30

GGD1 380 B 600(630) 15 15 30

GGD1 380 C 400 15 15 30

GGD2 380 A 1500(1600) 30 30 63

GGD2 380 B 1000 30 30 63

GGD2 380 C 600 30 30 63

GGD3 380 A 3150 50 50 105

GGD3 380 B 2500 50 50 105

GGD3 380 C 2000 50 50 105
