SFD69 系列
防水防尘 LED 灯

安装形式

01- 吸顶式 02- 吊杆式 03- 墙壁式 30° 04- 墙壁式 90° 05- 平台法兰式 06- 平台护栏式

主要技术参数

额定电压 (V) 光源类型 额定功率 (W) 防护等级 进线口螺纹 电缆外径 (mm) 防腐等级
AC220 LED 10~120 IP65 G3/4'' Φ10-Φ14 WF2

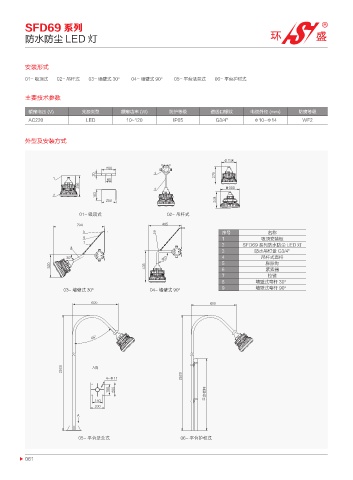

外型及安装方式

Ÿ

Ÿ

।䶢ᐻ शᱲᐻ

序号 名称
1 吸顶安装板

2 SFD69 系列防水防尘 LED 灯
3 防水吊灯盒 G3/4''
c c 4 吊杆式直杆
5 膨胀钩
6
紧索器
7 拉链
8 墙壁式弯杆 30°
9 墙壁式弯杆 90°
ළ෭ᐻ c ළ෭ᐻ c

c

"ऽ
Ÿ
᎟जᴻᱲ

"

᎟ज∁ڜᐻ ᎟ज័ᴻᐻ

061
