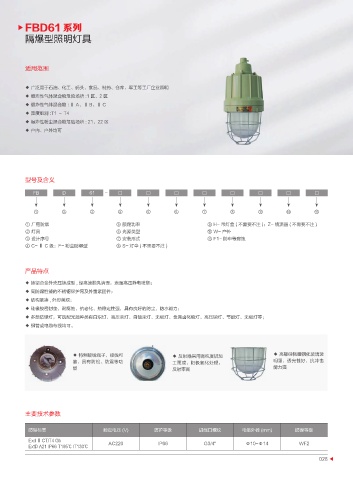

Page 39 - 辽宁环盛电器有限公司

FBD61 系列
隔爆型照明灯具

适用范围

◆ 广泛用于石油、化工、码头、食品、制药、仓库、军工等工厂企业照明
◆ 爆炸性气体混合物危险场所 :1 区、2 区
◆ 爆炸性气体混合物 : Ⅱ A、Ⅱ B、Ⅱ C
◆ 温度组别 :T1 ～ T4
◆ 爆炸性粉尘混合物危险场所 : 21、22 区
◆ 户内、户外均可

型号及含义

FB D 61 - □ □ □ □ □ □ □ □

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪
① 厂用防爆 ⑤ 额定功率 ⑨ H- 吊灯盒 ( 不需要不注 )；Z- 镇流器 ( 不需要不注 )
② 灯具 ⑥ 光源类型 ⑩ W- 户外
③ 设计序号 ⑦ 安装形式 ⑪ F1- 防中等腐蚀
④ C- Ⅱ C 级；F- 粉尘防爆型 ⑧ S- 灯伞 ( 不需要不注 )

产品特点

◆ 铸铝合金外壳压铸成型 , 经高速抛丸清理，表面高压静电喷塑；
◆ 高防腐性能的不锈钢保护网及外露紧固件；
◆ 结构紧凑 , 外形美观；
◆ 硅橡胶密封垫，耐腐蚀、抗老化、热稳定性强，具有良好的防尘、防水能力；
◆ 多源防爆灯，可选配光源种类有白炽灯、高压汞灯、自镇汞灯、无极灯、金属卤化物灯、高压钠灯、节能灯、无极灯等；
◆ 钢管或电缆布线均可。

◆ 特制接线端子，接线可 ◆ 反射器采用高纯度铝加 ◆ 高硼硅物理钢化玻璃透
靠，具有防松、防震等功 工而成，阳极氧化处理， 明罩，透光性好，抗冲击
能 反射率高 能力强

主要技术参数

防爆标志 额定电压 (V) 防护等级 进线口螺纹 电缆外径 (mm) 防腐等级
Exd Ⅱ CT/T4 Gb AC220 IP66 G3/4'' Φ10-Φ14 WF2
ExtD A21 IP66 T195℃ /T130℃

028
