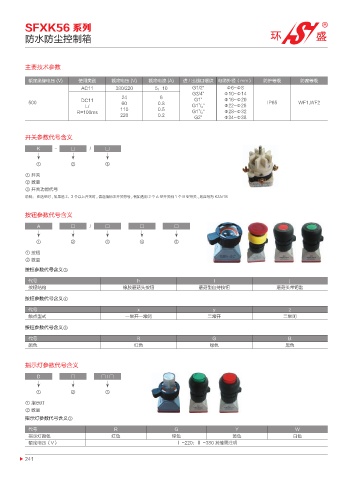

SFXK56 系列
防水防尘控制箱

主要技术参数

额定绝缘电压 (V) 使用类别 额定电压 (V) 额定电流 (A) 进 / 出线口螺纹 电缆外径（mm） 防护等级 防腐等级
AC11 380/220 5；10 G1/2" Φ6~Φ8
G3/4" Φ10~Φ14
24 6 G1" Φ16~Φ20
500 DC11 60 0.8 1 IP65 WF1,WF2
L/ G1 / 4 " Φ22~Φ26
1
R=100ms 110 0.5 G1 / 2 " Φ28~Φ32
220 0.2 G2" Φ34~Φ38

开关参数代号含义

K - □ / □

① ② ③
① 开关
② 数量
③ 开关功能代号
说明： 在选型时 , 如果选 2、3 个以上开关时 , 请连续标注开关符号 , 例如选用 2 个 A 型开关和 1 个 B 型开关 , 则应写为 K2A/1B

按钮参数代号含义

A □ / □ □ □

① ② ③ ④ ⑤

① 按钮
② 数量
按钮参数代号含义③
代号 h i j
按钮结构 橡胶蘑菇头按钮 蘑菇型自持按钮 蘑菇头带钥匙
按钮参数代号含义④

代号 x y z
触点型式 一常开一常闭 二常开 二常闭
按钮参数代号含义⑤

代号 R G B
颜色 红色 绿色 黑色

指示灯参数代号含义

D □ □/□

① ② ③
① 指示灯
② 数量
指示灯参数代号含义③

代号 R G Y W
指示灯颜色 红色 绿色 黄色 白色
额定电压（V） Ⅰ -220；Ⅱ -380 其他需注明

241
