HNHE-12
环保气体绝缘环网柜 华能盛电气
HUANENGSHENG ELECTRIC

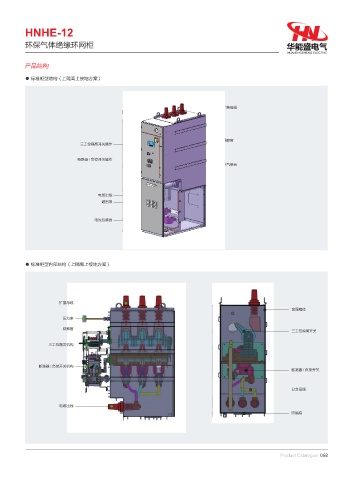

产品结构
● 标准柜型结构（上隔离上接地方案）
扩展母线
观察窗
三工位隔离开关操作
断路器 / 负荷开关操作
充气单元
电缆出线
避雷器
电流互感器
● 标准柜型内部结构（上隔离上接地方案）
扩展母线
金属箱体
压力表
观察窗
三工位隔离开关
三工位隔离机构
断路器 / 负荷开关机构
断路器 / 负荷开关
分支母线
电缆出线
防爆膜
Product Catalogue 068
