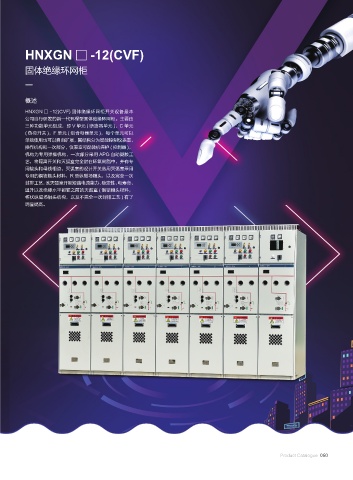

HNXGN □ -12(CVF)

固体绝缘环网柜

概述

HNXGN □ -12(CVF) 固体绝缘环网柜开关设备是本
公司自行研发的新一代环保型固体绝缘环网柜。主要由
三种功能单元组成，即 V 单元 ( 断路器单元 )，C 单元
( 负荷开关 )，F 单元 ( 组合电器单元 )，每个单元可以
单独使用也可以自由扩展，其结构分为智能控制仪表室、
操作机构和一次部分，仪表室可配微机保护 ( 控制器 )，
机构为专用弹操机构，一次部分采用 APG 自动凝胶工
艺，将隔离开关和灭弧室完全封在环氧树脂中，并有专
用接头和母线相边。灭弧室的设计开关选用灭弧室采用
专用的铜铬触头材料，R 型纵磁场触头，以及完全一次
封排工艺，该灭弧室开断短路电流能力、稳定性、电寿命、
温升以及绝缘水平都较之前的灭弧室 ( 铜铝触头材料，
杯状纵磁场触头结构，以及不完全一次封排工艺 ) 有了
明显提高。
