HNSRM6-12

气体绝缘金属封闭开关设备 华能盛电气
HUANENGSHENG ELECTRIC

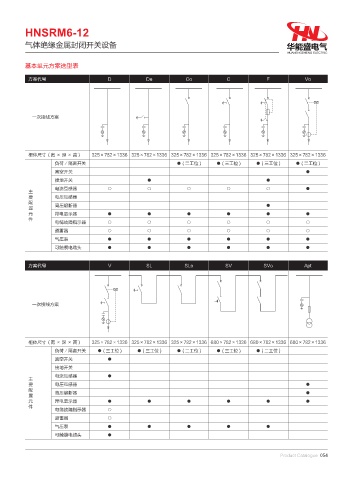

基本单元方案选型表

方案代号 D De Co C F Vo

一次接线方案

柜体尺寸（宽 × 深 × 高） 325×782×1336 325×782×1336 325×782×1336 325×782×1336 325×782×1336 325×782×1336
负荷／隔离开关 ● ( 二工位 ) ● ( 三工位 ) ● ( 三工位 ) ● ( 二工位 )
真空开关 ●
接地开关 ● ●
电流互感器 ○ ○ ○ ○ ○ ●
主
要 电压互感器
配 高压熔断器 ●
置
元 带电显示器 ● ● ● ● ● ●
件
电缆故障指示器 ○ ○ ○ ○ ○ ○
避雷器 ○ ○ ○ ○ ○ ○
气压表 ● ● ● ● ● ●
可触摸电缆头 ● ● ● ● ● ●

方案代号 V SL SLo SV SVo Apt

一次接线方案

柜体尺寸（宽 × 深 × 高） 325×782×1336 325×782×1336 325×782×1336 680×782×1336 680×782×1336 680×782×1336
负荷／隔离开关 ● ( 三工位 ) ● ( 三工位 ) ● ( 二工位 ) ● ( 三工位 ) ● ( 二工位 )
真空开关 ●
接地开关
电流互感器 ●
主
要 电压互感器 ●
配
置 高压熔断器 ●
元 带电显示器 ● ● ● ● ● ●
件
电缆故障指示器 ○
避雷器 ○
气压表 ● ● ● ● ●
可触摸电缆头 ●

Product Catalogue 054
