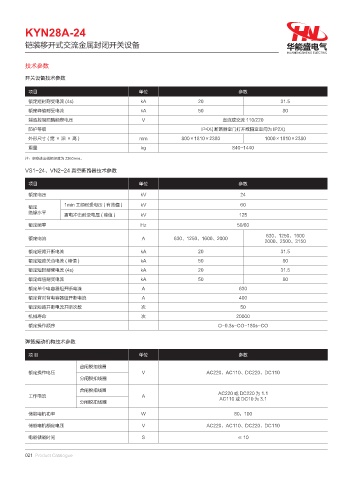

KYN28A-24

铠装移开式交流金属封闭开关设备 华能盛电气
HUANENGSHENG ELECTRIC
技术参数

开关设备技术参数

项目 单位 参数
额定短时耐受电流 (4s) kA 20 31.5
额定峰值耐受电流 kA 50 80
辅助控制回路额定电压 V 直流或交流 110/220
防护等级 IP4X( 断路器室门打开或隔室室间为 IP2X)
外形尺寸(宽×深×高) mm 800×1810×2380 1000×1810×2380
重量 kg 840~1440
注：架空进出线柜深度为 2360mm。
VS1-24、VN2-24 真空断路器技术参数

项目 单位 参数
额定电压 kV 24
1min 工频耐受电压 ( 有效值 ) kV 60
额定
绝缘水平
雷电冲击耐受电压 ( 峰值 ) kV 125
额定频率 Hz 50/60
630、1250、1600
额定电流 A 630、1250、1600、2000
2000、2500、3150
额定短路开断电流 kA 20 31.5
额定短路关合电流 ( 峰值 ) kA 50 80
额定短时耐受电流 (4s) kA 20 31.5
额定峰值耐受电流 kA 50 80
额定单个电容器组开断电流 A 630
额定背对背电容器组开断电流 A 400
额定短路开断电流开断次数 次 50
机械寿命 次 20000
额定操作顺序 O-0.3s-CO-180s-CO

弹簧操动机构技术参数

项 目 单位 参数

合闸脱扣线圈
额定操作电压 V AC220、AC110、DC220、DC110
分闸脱扣线圈

合闸脱扣线圈
工作电流 A AC220 或 DC220 为 1.1
AC110 或 DC10 为 3.1
分闸脱扣线圈
储能电机功率 W 80，100

储能电机额定电压 V AC220、AC110、DC220、DC110

电能储能时间 S ≤ 10
