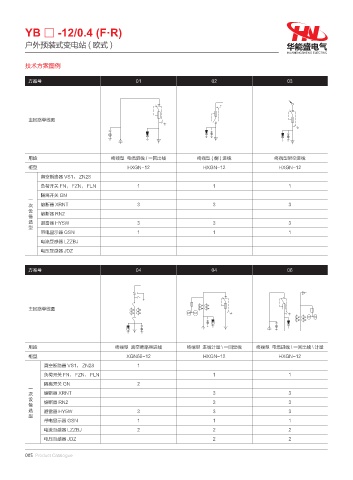

YB □ -12/0.4 (F·R)


          户外预装式变电站 ( 欧式 )                                                                         华能盛电气
                                                                                                  HUANENGSHENG ELECTRIC
          技术方案图例

           方案号                                 01                       02                        03







           主回路单线图






           用途                          终端型  电缆进线 / 一回出线            终端型(倒)进线                   终端型架空进线
           柜型                               HXGN-12                   HXGN-12                  HXGN-12
               真空断路器 VS1, ZN28
               负荷开关 FN, FZN, FLN               1                         1                        1
               隔离开关 GN
           一
           次   熔断器 XRNT                        3                         3                        3
           设   熔断器 RN2
           备
           选   避雷器 HY5W                        3                         3                        3
           型
               带电显示器 GSN                       1                         1                        1
               电流互感器 LZZBJ
               电压互感器 JDZ


           方案号                                 04                       04                        06






           主回路单线图






           用途                           终端型  真空断路器进线            终端型  进线计量 \ 一回出线       终端型  电缆进线 \ 一回出线 \ 计量
           柜型                               XGN66-12                  HXGN-12                  HXGN-12
                真空断路器 VS1, ZN28                1
                负荷开关 FN, FZN, FLN                                        1                        1
                隔离开关 GN                        2
           一
           次    熔断器 XRNT                                                 3                        3
           设
           备    熔断器 RN2                                                  3                        3
           选    避雷器 HY5W                       3                         3                        3
           型
                带电显示器 GSN                      1                         1                        1
                电流互感器 LZZBJ                    2                         2                        2
                电压互感器 JDZ                                                2                        2

          005  Product Catalogue
