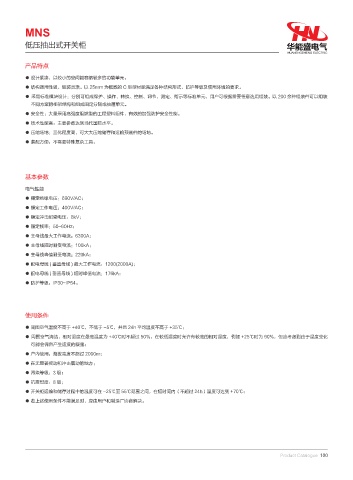

MNS

低压抽出式开关柜 华能盛电气
HUANENGSHENG ELECTRIC
产品特点

● 设计紧凑：以较小的空间能容纳较多的功能单元。
● 结构通用性强、组装灵活。以 25mm 为模数的 C 型型材能满足各种结构形式、防护等级及使用环境的要求。
● 采用标准模块设计：分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元，用户可根据需要任意选用组装。以 200 余种组装件可以组装
不同方案的柜架结构和组成固定分隔或抽屉单元。
● 安全性：大量采用高强度阻燃型的工程塑料组件，有效的加强防护安全性能。
● 技术性能高：主要参数达到当代国际水平。
● 压缩场地：三化程度高，可大大压缩储存和运输预制件的场地。
● 装配方便：不需要特殊复杂工具。

基本参数

电气性能
● 额定绝缘电压：690V/AC；
● 额定工作电压：400V/AC；
● 额定冲击耐受电压：8kV；
● 额定频率：50~60Hz；
● 主母线最大工作电流：6300A；
● 主母线短时耐受电流：100kA；
● 主母线峰值耐受电流：220kA；
● 配电母线 ( 垂直母线 ) 最大工作电流：1200(2000A)；
● 配电母线 ( 垂直母线 ) 短时峰值电流：176kA；
● 防护等级：IP30~IP54。

使用条件
● 周围空气温度不高于 +40℃，不低于 -5℃，并且 24h 平均温度不高于 +35℃；
● 周围空气清洁，相对湿度在最高温度为 +40℃时不超过 50%，在较低温度时允许有较高的相对湿度，例如 +25℃时为 90%，但应考虑到由于温度变化
可能会偶然产生适度的凝露；
● 户内使用，海拔高度不超过 2000m；
● 在无显著摇动和冲击震动的地方；
● 污染等级：3 级；
● 抗震烈度：8 级；
● 开关柜运输和储存过程中的温度可在 -25℃至 55℃范围之间，在短时间内（不超过 24h）温度可达到 +70℃；
● 若上述使用条件不能满足时，应由用户和制造厂协商解决。
