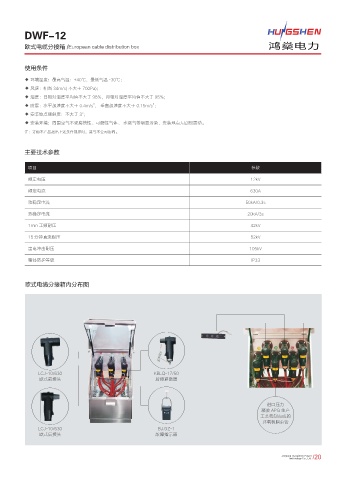

Page 27 - 浙江鸿燊电力科技有限公司

DWF-12

欧式电缆分接箱 /European cable distribution box

使用条件
◆ 环境温度：最高气温：+40℃，最低气温 -30℃；
◆ 风速：相当 34m/s( 不大于 700Pa)；
◆ 湿度：日相对湿度平均值不大于 95%，月相对湿度平均值不大于 95%；
2
2
◆ 防震：水平加速度不大于 0.4m/s ， 垂直加速度不大于 0.15m/s ；
◆ 安装地点倾斜度：不大于 3°；
◆ 安装环境：周围空气不受腐蚀性、可燃性气体、 水蒸气等明显污染，安装地点无剧烈震动。
注：订购本产品超出上述条件规定时，请与本公司协商。

主要技术参数

项目 参数

额定电压 12kV
额定电流 630A

动稳定电流 50kA/0.3s
热稳定电流 20kA/3s

1min 工频耐压 42kV
15 分钟直流耐压 52kV

雷电冲击耐压 105kV
箱体防护等级 IP33

欧式电缆分接箱内分布图

LCJ-10/630 KBLQ-17/50
欧式前接头 后接避雷器

进口压力
凝胶 APG 生产
工艺精制而成的
环氧树脂套管
LCJ-10/630 BJ.GZ-1
欧式后接头 故障指示器

Zhejiang HungShen Power /20
Technology Co., Ltd.
