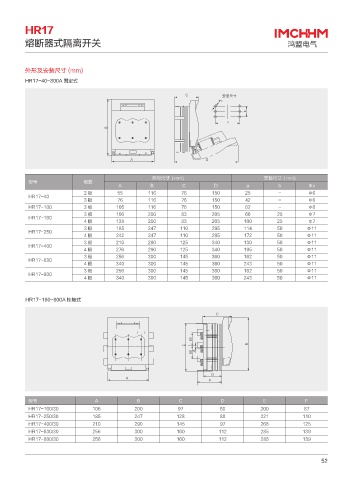

P. 57
HR17
熔断器式隔离开关
外形及安装尺寸 (mm)
HR17-40~800A 固定式
C 安装尺寸
Φc
b
a
B
A D
外形尺寸（mm) 安装尺寸（mm)
型号 极数
A B C D a b Φc
2极 55 116 76 150 25 - Φ6
HR17-40
3极 76 116 76 150 42 - Φ6
HR17-100 3极 105 116 76 150 62 - Φ6
3极 106 200 83 205 66 25 Φ7
HR17-160
4极 138 200 83 205 100 25 Φ7
3极 185 247 110 295 114 50 Φ11
HR17-250
4极 242 247 110 295 172 50 Φ11
3极 210 290 125 340 130 50 Φ11
HR17-400
4极 276 290 125 340 195 50 Φ11
3极 256 300 145 360 162 50 Φ11
HR17-630
4极 340 300 145 360 243 50 Φ11
3极 256 300 145 360 162 50 Φ11
HR17-800
4极 340 300 145 360 243 50 Φ11
HR17-160~800A 挂接式
C
60
E B
60 6
D
A
F
型号 A B C D E F
HR17-160/30 106 200 97 60 200 87
HR17-250/30 185 247 128 88 221 110
HR17-400/30 210 290 145 97 268 125
HR17-630/30 256 300 160 112 285 139
HR17-800/30 256 300 160 112 285 139
52
