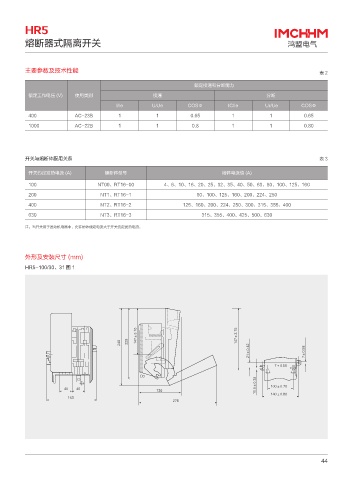

P. 49
HR5
熔断器式隔离开关
主要参数及技术性能 表2
额定接通和分断能力
额定工作电压 (V) 使用类别 接通 分断
I/Ie U/Ue COSΦ IC/Ie Ur/Ue COSΦ
400 AC-23B 1 1 0.65 1 1 0.65
1000 AC-22B 1 1 0.8 1 1 0.80
开关与熔断体配用关系 表3
开关约定发热电流 (A) 额断体型号 熔体电流值 (A)
100 NT00、RT16-00 4、6、10、16、20、25、32、35、40、50、63、80、100、125、160
200 NT1、RT16-1 80、100、125、160、200、224、250
400 NT2、RT16-2 125、160、200、224、250、300、315、355、400
630 NT3、RT16-3 315、355、400、425、500、630
注：当开关用于发动机电器中，允许熔体额定电流大于开关约定发热电流。
外形及安装尺寸 (mm)
HR5-100/30、31 图 1
d d
d d
d
d d
d
44
