P. 43
HGL
隔离开关

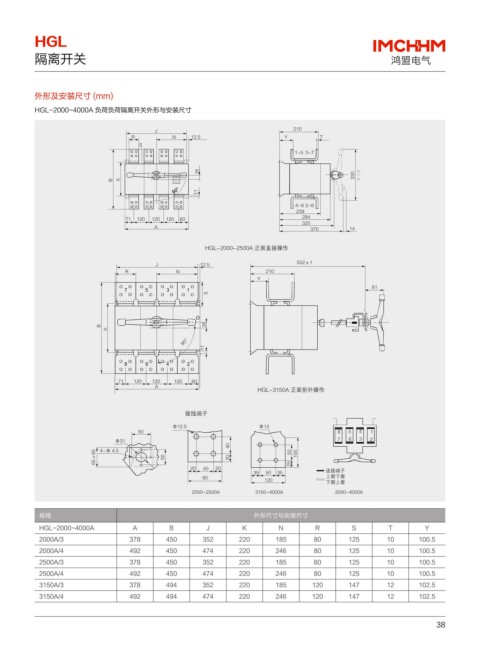

外形及安装尺寸 (mm)
HGL-2000~4000A 负荷负荷隔离开关外形与安装尺寸
+
3 / : 5
4
# ,
"
)(- " 䲎Ⱐᣑ᧹҈
d
+
3 /
:
7 5 3 1
4
O
#
,
c
I
8 6 4 2
"
)(- " 䲎โ᧹҈
ᣑ㏫〛ၼ
f
䔊ᣑ〛ၼ
̶᱉̷ⰷ
̷᱉̶ⰷ
_ " _ " _ "
规格 外形尺寸与安装尺寸
HGL-2000~4000A A B J K N R S T Y
2000A/3 378 450 352 220 185 80 125 10 100.5
2000A/4 492 450 474 220 246 80 125 10 100.5
2500A/3 378 450 352 220 185 80 125 10 100.5
2500A/4 492 450 474 220 246 80 125 10 100.5
3150A/3 378 494 352 220 185 120 147 12 102.5
3150A/4 492 494 474 220 246 120 147 12 102.5
38
