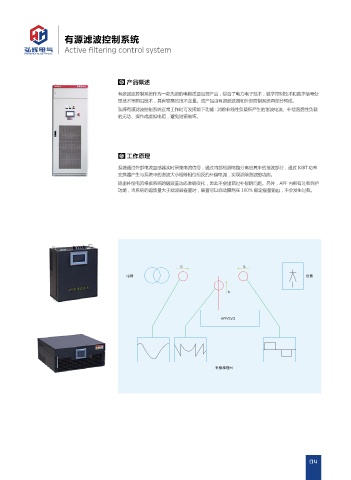

有源滤波控制系统

Active filtering control system

产品概述

有源滤波控制系统作为一款先进的电能质量治理产品，综合了电力电子技术，数字控制技术和数字信号处
理技术等前沿技术，具有较高的技术含量。该产品由有源滤波器和外部控制系统两部分构成。
弘辉有源滤波控制系统正常工作时可发挥如下功能 : 消除非线性负载所产生的谐波电流、补偿落后性负载
的无功、操作成虚拟电阻，避免谐振破坏。

工作原理
系统通过外部电流互感器实时采集电流信号，通过内部检测电路分离出其中的谐波部分，通过 IGBT 功率
变换器产生与系统中的谐波大小相等相位相反的补偿电流，实现滤除谐波的功能。
输出补偿电流根据系统的谐波量动态准确变化，因此不会出现过补偿的问题。另外，APF 内部有过载保护
功能，当系统的谐波量大于滤波器容量时，装置可以自动限制在 100% 额定容量输出，不会发生过载。

JT J-
⩡㑽 䉋䒩

JD

"1' 47(

㶑֫࣋⤲ప

04
