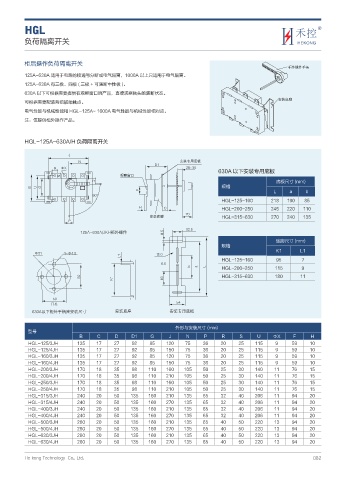

Page 89 - 禾控科技股份有限公司
P. 89

HGL

          负荷隔离开关



          柜后操作负荷隔离开关
                                                                                                    ಄ܰୱͺ੣౺
          125A-630A 适用于电路的接通与分断或电气隔离,1000A 以上只适用于电气隔离。
          125A-630A 有三极、四极 ( 三极 + 可通断中性极 )。
          630A 以下可根据需要提供有观察窗口的产品,直接观察触头的通断状态。
                                                                                                 ߶ᜈऄᑭ
          可根据需要配装两组辅助触点。
          电气性能与机械性能和 HGL-125A~ 1600A 电气性能与机械性能相对应。
          注:仅提供柜外操作产品。



          HGL-125A~630A/H 负荷隔离开关

                         +
                            /                                  ߶ᜈ˃ၸऄ౛
                                                      %
                    3  œ9                                          _
                                                                            630A 以下安装专用底板
                                          ᜹ࠢቓԯ
                      4
                                  %                                                             底板尺寸 (mm)
            #  6  (                                                          规格
                                                 '
                                                                                               L     a    b
                                   c
                                                                             HGL-125~160      218   190   85
                                                 )       $                   HGL-200~250      245   220  110

                                                     ߶ᜈऄᑭ                    HGL-315~630      270   240  135
                         1

                                "_   " +,)಄ܰୱͺ
                                                                                                底脚尺寸 (mm)
                                                                             规格
                                                                                                K1      L1
             œ           œ                             U
                                          -
                                                                             HGL-125~160        95       7

                                                                  C  B  -    HGL-200~250        115      9
                                        ,                                    HGL-315~630        180     11



                  ᫂ߗ
               "̾ʽ಄ܰ੣౺ए߶ᜈࡆࠩ              ߶ᜈऄए              ߶ᜈ˃ၸऄ౛


                                                             外形与安装尺寸 (mm)
           型号
                            B     C      D    D1     G     J     N     P     R     S     U     ΦX     F     H
           HGL-125/3JH      135   17    27    92    85    120    75    36    20    25    115    9    59     10
           HGL-125/4JH      135   17    27    92    85    150    75    36    20    25    115    9    59     10
           HGL-160/3JH      135   17    27    92    85    120    75    36    20    25    115    9    59     10
           HGL-160/4JH      135   17    27    92    85    150    75    36    20    25    115    9    59     10
           HGL-200/3JH      170   18    35    98    110   160   105    50    25    30    140   11    76     15
           HGL-200/4JH      170   18    35    98    110   210   105    50    25    30    140   11    76     15
           HGL-250/3JH      170   18    35    98    110   160   105    50    25    30    140   11    76     15
           HGL-250/4JH      170   18    35    98    110   210   105    50    25    30    140   11    76     15
           HGL-315/3JH      240   20    50    135   160   210   135    65    32    40    206   11    94     20
           HGL-315/4JH      240   20    50    135   160   270   135    65    32    40    206   11    94     20
           HGL-400/3JH      240   20    50    135   160   210   135    65    32    40    206   11    94     20
           HGL-400/4JH      240   20    50    135   160   270   135    65    32    40    206   11    94     20
           HGL-500/3JH      260   20    50    135   160   210   135    65    40    50    220   13    94     20
           HGL-500/4JH      260   20    50    135   160   270   135    65    40    50    220   13    94     20
           HGL-630/3JH      260   20    50    135   160   210   135    65    40    50    220   13    94     20
           HGL-630/4JH      260   20    50    135   160   270   135    65    40    50    220   13    94     20
