HEKM1LE

塑料外壳式漏电断路器

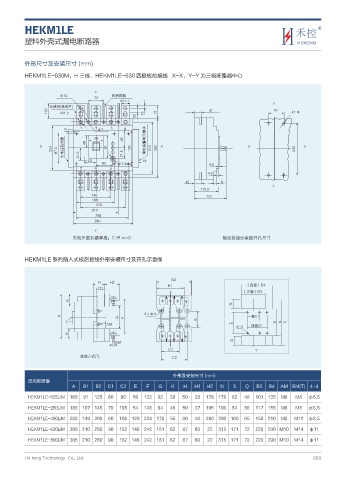

外形尺寸及安装尺寸 (mm)

HEKM1LE-630M、H 三极、HEKM1LE-630 四极板前接线 X-X、Y-Y 为三极断路器中心

:
œ ᄰᫍᬥ౛

f
:
ᤋଋଅ ᤤ᠓͇
. œ

N ´ /
൑ႂԌᑱ੭٧
9 ໣ႂઐ᝜ӬЊഴڰ 9 9 9

œ

:

:
欠电压脱扣器厚度：C 型 m=0 板后接线安装板开孔尺寸

HEKM1LE 系列插入式板后接线外形安装尺寸及开孔示意图

#
) )
# ὇ٽ౜Ὀ#
)
὇ʻ౜Ὀ#
,
2
fíE
" ʻ౜$
( '
&
". & 4 / 9
E ٽ౜$
,
2
#.
$ :
ଋጲழय 5 $

外形及安装尺寸 (mm)
适用断路器
A B1 B2 C1 C2 E F G K H H1 H2 N S Q B3 B4 AM BM(T) 4-d

HEKM1LE-125L/M 168 91 125 60 90 56 132 92 38 50 28 178 178 82 48 101 135 M6 M8 ф6.5
HEKM1LE-250L/M 186 107 145 70 105 54 145 94 46 50 37 196 196 84 56 117 155 M6 M8 ф6.5
HEKM1LE-400L/M 280 149 200 60 108 129 224 170 55 60 46 290 290 160 65 159 210 M8 M12 ф8.5

HEKM1LE-630L/M 305 210 280 90 162 146 242 181 62 87 60 22 315 171 72 220 290 M10 M14 ф11
HEKM1LE-800L/M 305 210 280 90 162 146 242 181 62 87 60 22 315 171 72 220 290 M10 M14 ф11
