HEKM1

塑料外壳式断路器

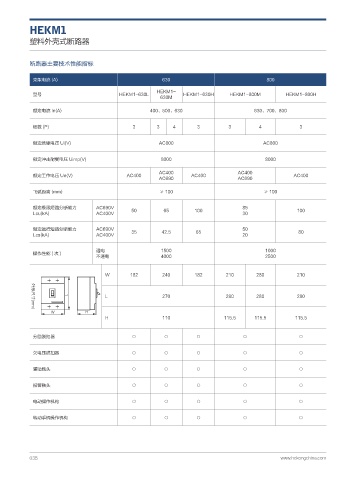

断路器主要技术性能指标

壳架电流 (A) 630 800
HEKM1-
型号 HEKM1-630L HEKM1-630H HEKM1-800M HEKM1-800H
630M
额定电流 In(A) 400、500、630 630、700、800

极数 (P) 3 3 4 3 3 4 3

额定绝缘电压 Ui(V) AC800 AC800

额定冲击耐受电压 Uimp(V) 8000 8000
AC400 AC400
额定工作电压 Ue(V) AC400 AC400 AC400
AC690 AC690

飞弧距离 (mm) ≯ 100 ≯ 100

额定极限短路分断能力 AC690V 50 65 100 85 100
Lcu(kA) AC400V 30

额定运行短路分断能力 AC690V 35 42.5 65 50 80
Lcs(kA) AC400V 20

通电 1500 1000
操作性能 ( 次 )
不通电 4000 2500

W 182 240 182 210 280 210

- L 270 280 280 280

्ܰࡆࠩ NN
8 )
H 110 115.5 115.5 115.5

分励脱扣器 ○ ○ ○ ○ ○

欠电压脱扣器 ○ ○ ○ ○ ○

辅助触头 ○ ○ ○ ○ ○

报警触头 ○ ○ ○ ○ ○

电动操作机构 ○ ○ ○ ○ ○

转动手柄操作机构 ○ ○ ○ ○ ○
