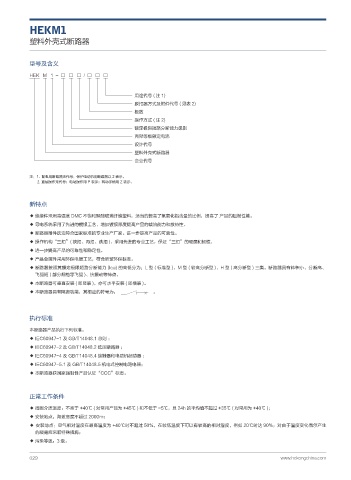

HEKM1

塑料外壳式断路器

型号及含义

HEK M 1 - □ □ □ / □ □ □

用途代号 ( 注 1)
脱扣器方式及附件代号 ( 见表 2)
极数
操作方式 ( 注 2)
额定极限短路分断能力级别
壳架等极额定电流
设计代号
塑料外壳式断路器
企业代号

注：1. 配电用断路器无代号；保护电动机用断路器以 2 表示。
2. 直接操作无代号；电动操作用 P 表示；转动手柄用 Z 表示。

新特点

◆ 绝缘件采用高强度 DMC 不饱和聚酯玻璃纤维塑料，适当的提高了氢氧化铝含量的比例，提高了 产品的阻燃性能。
◆ 导电系统采用了先进的镀银工艺，增加镀银厚度提高产品的载流能力和散热性。
◆ 断路器附件选定符合国家标准的专业生产厂家。进一步提高产品的可靠性。
◆ 操作机构“三扣”( 锁扣、再扣、跳扣 )，采用先进的专业工艺，保证“三扣”的硬度和韧性，
◆ 进一步提高产品的可靠性和稳定性。
◆ 产品金属件采用环保电镀工艺，符合欧盟环保标准。
◆ 断路器按照其额定极限短路分断能力 (lcu) 的高低分为：L 型 ( 标准型 )、M 型 ( 较高分断型 )、H 型 ( 高分断型 ) 三类。断路器具有体积小、分断高、
飞弧短 ( 部分规格零飞弧 )、抗振动等特点。
◆ 本断路器可垂直安装 ( 即竖装 )，亦可水平安装 ( 即横装 )。
◆ 本断路器具有隔离功能，其相应的符号为： 。

执行标准
本断路器产品执行下列标准：
◆ IEC60947-1 及 GB/T14048.1 总则 ；
◆ IEC60947-2 及 GB/T14048.2 低压断路器 ；
◆ IEC60947-4 及 GB/T14048.4 接触器和电动机起动器 ；
◆ IEC60947-5.1 及 GB/T14048.5 机电式控制电路电器；
◆ 本断路器获国家强制性产品认证“CCC”标志。

正常工作条件

◆ 周围介质温度：不高于 +40℃ ( 对常用产品为 +45℃ ) 和不低于 -5℃，且 24h 的平均值不超过 +35℃ ( 对常用为 +40℃ )；
◆ 安装地点：海拔高度不超过 2000m；
◆ 安装地点：空气相对湿度在最高温度为 +40℃时不超过 50%，在较低温度下可以有较高的相对湿度，例如 20℃时达 90%；对由于温度变化偶尔产生
的凝露应采取特殊措施；
◆ 污染等级：3 级。
