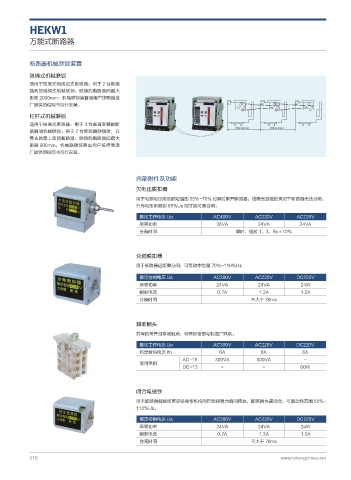

HEKW1

           万能式断路器



           断路器机械联锁装置

           缆绳式机械联锁
           适用于抽屉式和固定式断路器;用于 2 台断路
           器间的缆绳式机械联锁;联锁的断路器间最大
           距离 2000mm;机械联锁装置由用户按照制造
           厂提供的说明书自行安装。
           杠杆式机械联锁
           适用于抽屉式断路器;用于 3 台垂直安装的断

                                                                                     N N NBY      NN NBY

           路器间机械联锁;用于 2 台断路器联锁时,只
           需去除最上面的断路器;联锁的断路器间最大
           距离 900mm;机械联锁装置由用户按照制造
           厂提供的说明书自行安装。



                                                内部附件及功能
                                                欠电压脱扣器
                                                用于电源电压降至额定值的 35%-70% 时瞬时断开断路器:线圈无励磁的情况下断路器无法合闸,
                                                只有电压恢复到 85%Ue 时才能可靠合闸。
                                                 额定工作电压 Ue                AC400V         AC230V        AC220V
                                                 所需功率                      36VA           24VA          24VA
                                                 分断时间                             瞬时、延时 1、3、5s±10%



                                                分励脱扣器
                                                用于断路器远距离分闸;可靠动作范围 70%-110%Us

                                                 额定控制电压 Us                AC380V         AC220V        DC220V
                                                 所需功率                      24VA           24VA          24W
                                                 瞬时电流                       0.7A          1.3A          1.3A
                                                 分断时间                                  不大于 30ms



                                                辅助触头
                                                共有四常开四常闭触点;特殊规格需与制造厂联系。

                                                 额定工作电压 Ue                AC380V         AC220V        DC220V
                                                 约定发热电流 Ith                 6A             6A            6A
                                                                AC-15      300VA         300VA            -
                                                 使用类别
                                                                DC-13        -             -            60W



                                                闭合电磁铁
                                                用于断路器储能结束后使操作机构的贮能弹簧力瞬间释放,断路器快速闭合;可靠动作范围 85%-
                                                110%Us。

                                                 额定控制电压 Us                AC380V         AC220V        DC220V
                                                 所需功率                      24VA           24VA          24W
                                                 瞬时电流                       0.7A          1.3A          1.3A
                                                 合闸时间                                  不大于 70ms
