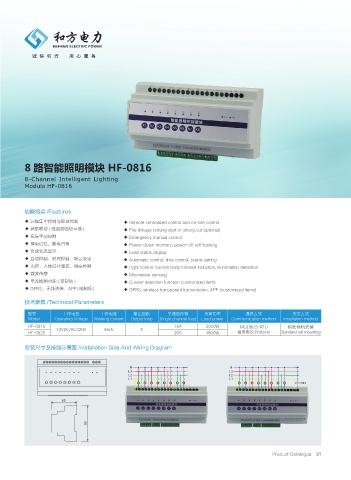

8 路智能照明模块 HF-0816

8-Channel Intelligent Lighting
Module HF-0816

功能特点 /Features
◆ 远程集中控制与现场控制 ◆ Remote centralized control and on-site control
◆ 消防联动 ( 强启或强切可选 ) ◆ Fire linkage (strong start or strong cut optional)
◆ 应急手动控制 ◆ Emergency manual control
◆ 掉电记忆，断电自锁 ◆ Power-down memory, power-off self-locking
◆ 负载状态显示 ◆ Load status display
◆ 自动控制、时间控制、场景设定 ◆ Automatic control, time control, scene setting
◆ 光控、人体红外感应、照度检测 ◆ Light control, human body infrared induction, illumination detection
◆ 微波传感 ◆ Microwave sensing
◆ 电流检测功能 ( 定制项 ) ◆ Current detection function (customized item)
◆ GPRS、无线透传、APP( 定制项 ) ◆ GPRS, wireless transparent transmission, APP (customized items)

技术参数 /Technical Parameters

型号 工作电压 工作电流 输出回路 单通道负荷 负荷功率 通讯方式 安装方式
Model Operating Voltage Working current Output loop Single channel load Load power Communication method Installation method
HF-0816 12VDC/AC220V 8mA 8 16A 3500W MODBUS-RTU 标准导轨安装
HF-0820 20A 4800W 通讯协议 Protocol Standard rail mounting

安装尺寸及接线示意图 /Installation Size And Wiring Diagram
