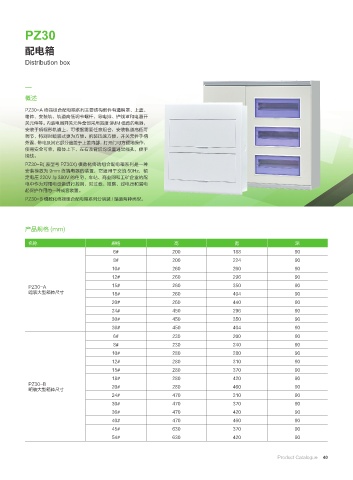

P. 47
PZ30
配电箱
Distribution box
概述
PZ30-A 终端组合配电箱系列主要结构部件有透明罩、上盖、
箱体、安装轨、轨道高低调节螺杆、导电排、护线罩和电器开
关元件等。内装电器开关元件全部采用宽度 9MM 模数的电器，
安装于顶帽形轨道上，可根据需要任意组合，安装轨道高低可
调节，特别对暗装式更为方便。拆装迅速方便、开关元件手柄
外露，带电及其它部分遮盖于上盖内部，打开门可方便地操作，
使用安全可靠，箱体上下、左右及背后均设置进出线孔，便于
接线。
PZ30-B( 原型号 PZ30X) 模数化终端组合配电箱系列是一种
安装模数为 9mm 终端电器的装置，它适用于交流 50Hz，额
定电压 220V 与 380V 的住宅、车站、商业网和工矿企业的配
电中作为对用电设备进行控制，对过载、短路、过电压和漏电
起保护作用的一种成套装置。
PZ30-B 模数化终端组合配电箱系列分明装 / 暗装两种类型。
产品规格 (mm)
名称 规格 高 宽 深
6# 200 188 90
8# 200 224 90
10# 260 260 90
12# 260 296 90
PZ30-A 15# 260 350 90
暗装大型箱体尺寸 18# 260 404 90
20# 260 440 90
24# 450 296 90
30# 450 350 90
36# 450 404 90
6# 230 200 90
8# 230 240 90
10# 280 280 90
12# 280 310 90
15# 280 370 90
18# 280 420 90
PZ30-B
明装大型箱体尺寸 20# 280 460 90
24# 470 310 90
30# 470 370 90
36# 470 420 90
40# 470 460 90
45# 630 370 90
54# 630 420 90
