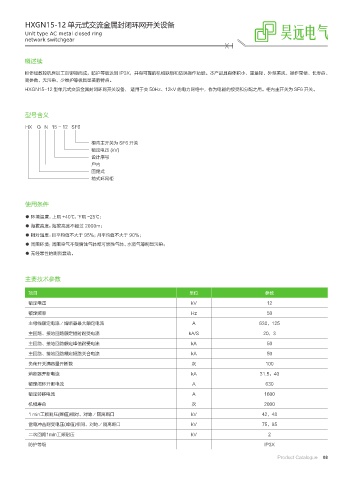

P. 15
HXGN15-12 单元式交流金属封闭环网开关设备
Unit type AC metal closed ring
network switchgear
概述续
柜体经数控机床加工后铆接而成，防护等级达到 IP3X，并有可靠的机械联锁和防误操作功能。本产品具有体积小、重量轻、外型美观、操作简便、长寿命、
高参数、无污染、少维护等极具显著的特点。
HXGN15-12 型单元式交流金属封闭环网开关设备， 适用于交 50Hz、12kV 的电力网络中，作为电能的接受和分配之用。柜内主开关为 SF6 开关。
型号含义
HX G N 15 - 12 SF6
柜内主开关为 SF6 开关
额定电压 (kV)
设计序号
户内
固定式
箱式环网柜
使用条件
● 环境温度：上限 +40℃，下限 -25℃；
● 海拔高度：海拔高度不超过 2000m；
● 相对温度：日平均值不大于 95％；月平均值不大于 90％；
● 周围环境：周围空气不受腐蚀气体或可燃性气体、水蒸气等明显污染；
● 无经常性的剧烈震动。
主要技术参数
项目 单位 参数
额定电压 kV 12
额定频率 Hz 50
主母线额定电流／熔断器最大额定电流 A 630，125
主回路、接地回路额定短时耐受电流 kA/S 20，3
主回路、接地回路额定峰值耐受电流 kA 50
主回路、接地回路额定短路关合电流 kA 50
负荷开关满容量开断数 次 100
熔断器开断电流 kA 31.5，40
额定闭环开断电流 A 630
额定转移电流 A 1600
机械寿命 次 2000
1 min工频耐压(峰值)相对、对地／隔离断口 kV 42，48
雷电冲击耐受电压(峰值)相间、对地／隔离断口 kV 75，85
二次回路1min工频耐压 kV 2
防护等级 IP3X
Product Catalogue 08
