DFX

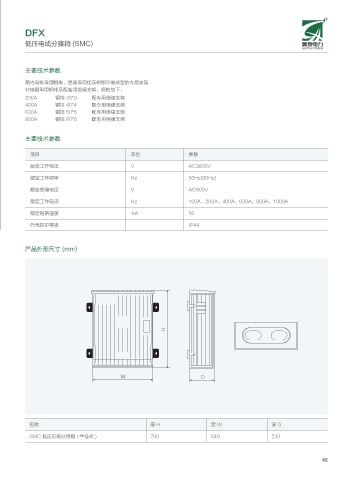

          低压电缆分接箱 (SMC)




          主要技术参数

          箱内母排采用铜排,绝缘采用优质树脂压制成型的专用支架
          分接箱采用铜排及配套用绝缘支架,规格如下:
          200A      铜排 30*3     配专用绝缘支架
          400A      铜排 40*4     配专用绝缘支架
          630A      铜排 50*5     配专用绝缘支架
          800A      铜排 60*6     配专用绝缘支架


          主要技术参数


           项目                                单位                  参数
           额定工作电压                            V                   AC3800V

           额定工作频率                            Hz                  50Hz(60Hz)
           额定绝缘电压                            V                   AC800V

           额定工作电流                            Hz                  100A、200A、400A、630A、800A、1000A
           额定短路强度                             kA                 50

           外壳防护等级                                                IP44



          产品外形尺寸 (mm)















                                                         )








                                          8                          %








           名称                                       高H                  宽W                   深D
           SMC 低压电缆分接箱 ( 壁挂式 )                      700                 540                  230



                                                                                                              48
   50   51   52   53   54   55   56   57   58   59   60
