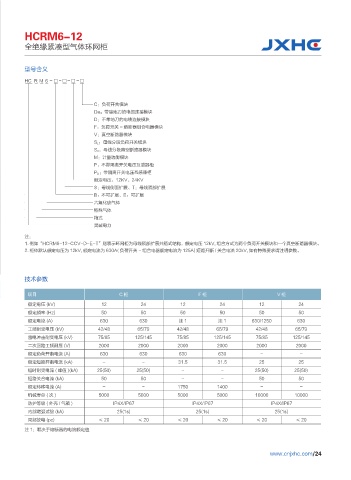

HCRM6-12

全绝缘紧凑型气体环网柜

型号含义

HC R M 6 - □ - □ - □ - □

C：负荷开关模块
De：带接地刀的电缆连接模块
D：不带地刀的电缆连接模块
F：负荷开关 - 熔断器组合电器模块
V：真空断路器模块
S L ：母线分段负荷开关模块
S V ：母线分段真空断路器模块
M：计量功能模块
P：不带隔离开关电压互感器柜
P D ：带隔离开关电压互感器柜
额定电压：12KV、24KV
S：母线侧面扩展、T：母线顶部扩展
B：不可扩展、E：可扩展
六氟化硫气体
特殊气体
箱式
昊诚电力
注：
1. 例如“HCRM6-12-CCV-D-E-T”则表示环网柜为母线顶部扩展共箱式结构，额定电压 12kV, 组合方式为两个负荷开关模块和一个真空断路器模块。
2. 柜体默认额定电压为 12kV, 额定电流为 630A( 负荷开关 - 组合电器额定电流为 125A) 短路开断 / 关合电流 20kV, 如有特殊要求请注明参数。

技术参数

项目 C柜 F柜 V柜
额定电压 (kV) 12 24 12 24 12 24
额定频率 (Hz) 50 50 50 50 50 50
额定电流 (A) 630 630 注1 注1 630/1250 630
工频耐受电压 (kV) 42/48 65/79 42/48 65/79 42/48 65/79
雷电冲击耐受电压 (kV) 75/85 125/145 75/85 125/145 75/85 125/145
二次回路工频耐压 (V) 2000 2000 2000 2000 2000 2000
额定负荷开断电流 (A) 630 630 630 630 - -
额定短路开断电流 (kA) - - 31.5 31.5 25 25
短时耐受电流 ( 峰值 )(kA) 25(50) 25(50) - - 25(50) 25(50)
短路关合电流 (kA) 50 50 - - 50 50
额定转移电流 (A) - - 1750 1400 - -
机械寿命 ( 次 ) 5000 5000 5000 5000 10000 10000
防护等级 ( 外壳 / 气箱 ) IP4X/IP67 IP4X/IP67 IP4X/IP67
内部燃弧试验 (kA) 25(1s) 25(1s) 25(1s)
局部放电 (pc) ≤ 20 ≤ 20 ≤ 20 ≤ 20 ≤ 20 ≤ 20
注 1：取决于熔断器的电流额定值
