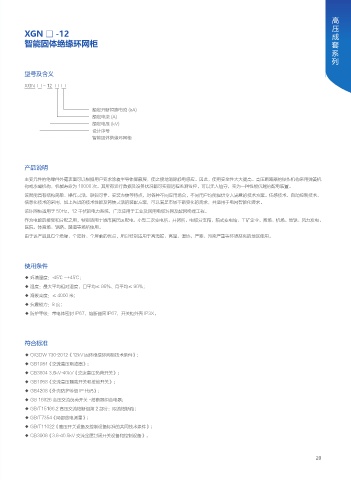

XGN □ -12 成
智能固体绝缘环网柜 套
系
列

型号及含义

XGN □ - 12 □ □

额定开断短路电流 (kA)
额定电流 (A)
额定电压 (kV)
设计序号
智能固体绝缘环网柜

产品说明

主要元件的绝缘件外露表面可以根据用户要求涂覆半导体屏蔽层，使之接地消除静电感应。因此，使用安全性大大提高。高压断路器的操作机构采用弹簧机
构或永磁机构，机械寿命为 10000 次。其所有运行数据及设备状况都可实现远程监测监控，可以无人值守，实为一种性能优越的配电装置。
该智能具有结构简单、操作灵活、联锁可靠、安装方便等特点，对各种不同应用场合，不同用户均能提供令人满意的技术方案。传感技术、自动控制技术、
信息化技术的采用，加上先进的技术性能及简便灵活的装配方案，可以满足市场不断变化的需求，并适用于电网智能化要求。
该环网柜适用于 50Hz，12 千伏的电力系统，广泛应用于工业及民用电缆环网及配网终端工程。
作为电能的接受和分配之用，特别适用于城市居民区配电、小型二次变电所、开闭所、电缆分支箱、箱式变电站、工矿企业、商场、机场、地铁、风力发电、
医院、体育场、铁路、隧道等场所使用。
由于该产品具有全绝缘、全密封、全屏蔽的优点，所以特别适用于高海拔、高温、湿热、严寒、污染严重等环境恶劣的地区使用。

使用条件

◆ 环境温度：-45℃ ~+45℃；
◆ 湿度：最大平均相对湿度，日平均≤ 95%、月平均≤ 90%；
◆ 海拔高度：≤ 4000 米；
◆ 抗震能力：8 度；
◆ 防护等级：带电体密封 IP67，熔断器筒 lP67，开关柜外壳 IP3X。

符合标准

◆ Q/GDW 730-2012《12kV 固体绝缘环网柜技术条件》；
◆ GB1984《交流高压断路器》；
◆ GB3804 3.6kV-40kV《交流高压负荷开关》；
◆ GB1958《交流高压隔离开关和接地开关》；
◆ GB4208《外壳防护等级 IP 代码》；
◆ GB 16926 高压交流负荷开关 - 熔断器组合电器；
◆ GB/T15166.2 高压交流熔断组第 2 部分：限流熔断路；
◆ GB/T7354《局部放电测量》；
◆ GB/T11022《高压开关设备及控制设备标准的共同技术条件》；
◆ GB3906《3.6-40.5kV 交流金属封闭开关设备和控制设备》。
