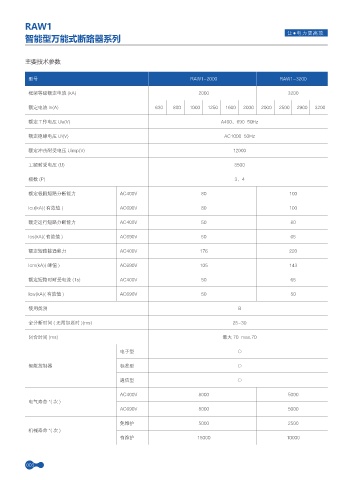

RAW1
智能型万能式断路器系列 让●电力更高效
主要技术参数
型号 RAW1-2000 RAW1-3200
框架等级额定电流 (kA) 2000 3200
额定电流 ln(A) 630 800 1000 1250 1600 2000 2000 2500 2900 3200
额定工作电压 Ue(V) A400、690 50Hz
额定绝缘电压 Ui(V) AC1000 50Hz
额定冲击耐受电压 Uimp(V) 12000
工频耐受电压 (U) 3500
极数 (P) 3、4
额定极限短路分断能力 AC400V 80 100
lcu(kA)( 有效值 ) AC690V 80 100
额定运行短路分断能力 AC400V 50 80
lcs(kA)( 有效值 ) AC690V 50 65
额定短路接通能力 AC400V 176 220
lcm(kA)( 峰值 ) AC690V 105 143
额定短路时耐受电流 (1s) AC400V 50 65
lcw(kA)( 有效值 ) AC690V 50 50
使用类别 B
全分断时间 ( 无附加延时 )(ms) 25~30
闭合时间 (ms) 最大 70 max.70
电子型 ○
智能控制器 标准型 ○
通信型 ○
AC400V 8000 5000
电气寿命 *( 次 )
AC690V 8000 5000
免维护 5000 2500
机械寿命 *( 次 )
有维护 15000 10000
