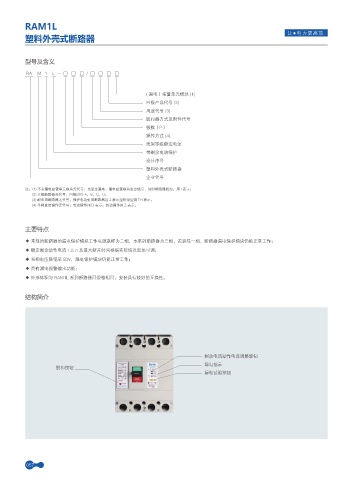

RAM1L

塑料外壳式断路器 让●电力更高效

型号及含义

RA M 1 L - □ □ □ / □ □ □ □

( 漏电）报警单元模块 (1)
四极产品代号 (2)
用途代号 (3)
脱扣器方式及附件代号
极数（P）
操作方式 (4)
壳架等级额定电流
带剩余电流保护
设计序号
塑料外壳式断路器
企业代号
注：(1) 不带漏电报警单元模块无代号；当发生漏电，漏电报警模块发出信号，同时断路器脱扣，用 I 表示；
(2) 三极断路器无代号，四极时分 A，B，C，D；
(3) 配电用断路器无代号，保护电动机用断路器以 2 表示湿热带型用 TH 表示。
(4) 手柄直接操作无代号：电动操作用 D 表示；转动操作用 Z 表示。

主要特点

◆ 常规的断路器的漏电保护模块工作电源取样为二相，本系列断路器为三相，若缺任一相，断路器漏电保护模块仍能正常工作；
◆ 额定剩余动作电流 I △ n 及最大断开时间根据实际情况现场可调；
◆ 当相电压降低至 50V，漏电保护模块仍能正常工作；
◆ 具有漏电报警输出功能；
◆ 外形体积与 RAM1L 系列断路器同规格相同，安装具有较好的互换性。

结构简介

剩余电流动作电流调整旋钮
漏电指示
脱扣按钮
漏电试验按钮
