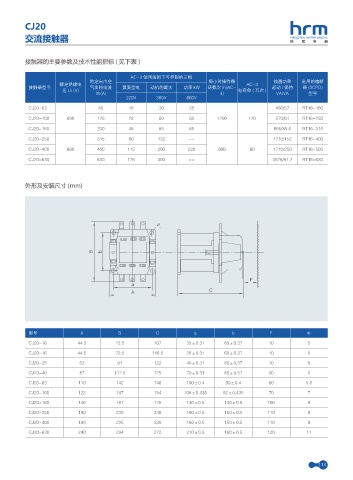

Page 119 - 杭州人民开关有限公司（低压产品选型2020）

CJ20

交流接触器 Hangzhou renmin electric

接触器的主要参数及技术性能指标 ( 见下表 )

AC-3 使用类别下可控制的三相
约定自由空 每小时操作循 线圈功率 选用的熔断
额定绝缘电 AC-3
接触器型号 气发热电流 鼠笼型电 动机的最大 功率 kW 环数次 /h(AC- 起动 / 保持 器 (SCPD)
压 Ui (V) 电寿命 ( 万次 )
Ith(A) 3) VA/VA 型号
220V 380V 660V
CJ20-63 80 18 30 35 480/57 RT16-160
CJ20-100 690 125 28 50 50 1200 120 570/61 RT16-250

CJ20-160 200 48 85 85 855/85.5 RT16-315
CJ20-250 315 80 132 -- 1710/152 RT16-400
CJ20-400 690 400 115 200 220 600 60 1710/250 RT16-500
CJ20-630 630 175 300 -- 3578/91.2 RT16-630

外形及安装尺寸 (mm)

# C

'
B
$
"

型号 A B C a b F Φ
CJ20-10 44.5 72.5 107 35±0.31 60±0.37 10 5
CJ20-16 44.5 72.5 116.5 35±0.31 60±0.37 10 5
CJ20-25 53 91 122 40±0.31 80±0.37 10 5
CJ20-40 87 112.5 125 70±0.31 80±0.37 30 5
CJ20-63 116 142 146 100±0.4 90±0.4 60 5.8
CJ20-100 122 147 154 108±0.435 92±0.435 70 7
CJ20-160 146 187 178 130±0.5 130±0.5 100 9
CJ20-250 190 235 230 160±0.5 150±0.5 110 9
CJ20-400 190 235 230 160±0.5 150±0.5 110 9
CJ20-630 240 294 272 210±0.5 180±0.5 120 11

114
