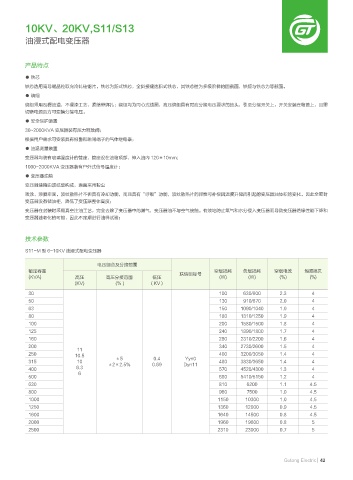

Page 49 - 湖南古通电气有限公司

10KV、20KV,S11/S13

油浸式配电变压器

产品特点

● 铁芯
铁芯选用高导磁晶粒取向冷轧硅钢片。铁芯为新式铁芯，全斜接缝迭积式铁芯，其铁芯柱为多级阶梯的圆截面，铁轭与铁芯为等截面。
● 绕组
绕组采用瓦楞油道，不浸漆工艺，紧缩带绑扎；绕组均为同心式线圈：高压绕组具有对应分接电压要求的抽头，引至分接开关上，开关安装在箱盖上、且需
切断电源后方可变换分接电压。
● 安全保护装置
30~2000KVA 变压器装有压力释放阀；
根据用户需求可安装具有报警和跳闸端子的气体继电器；
● 油温测量装置
变压器均装有玻璃温度计的管座，管座设在油箱顶部，伸入油内 120±10mm;
1000~2000KVA 变压器装有户外式信号温度计；
● 变压器油箱
变压器油箱由波纹壁构成，表面采用粉尘
喷涂、漆膜牢固。波纹散热片不但具有冷却功能，而且具有“呼吸”功能，波纹散热片的弹性可补偿因温度升降而引起的变压器油体积的变化。因此全密封
变压器没有储油柜，降低了变压器整体高度；
变压器在封装时采用真空注油工艺，完全去除了变压器中的潮气，变压器油不与空气接触。有效地防止氧气和水分侵入变压器而导致变压器绝缘性能下降和
变压器油老化的可能，因此不定期进行油样试验；

技术参数
S11-M 型 6~10KV 油浸式配电变压器

电压组合及分接范围
额定容量 联结组标号 空载损耗 负载损耗 空载电流 短路阻抗
(KVA) 高压 高压分接范围 低压 (W) (W) (%) (%)
(KV) (％ ) （KV）
30 100 630/600 2.3 4
50 130 910/870 2.0 4
63 150 1090/1040 1.9 4
80 180 1310/1250 1.9 4
100 200 1580/1500 1.8 4
125 240 1890/1800 1.7 4
160 280 2310/2200 1.6 4
200 340 2730/2600 1.5 4
11
250 10.5 400 3200/3050 1.4 4
Yyn0
±5
0.4
315 10 ±2×2.5% 0.69 Dyn11 480 3830/3650 1.4 4
400 6.3 570 4520/4300 1.3 4
6
500 680 5410/5150 1.2 4
630 810 6200 1.1 4.5
800 960 7500 1.0 4.5
1000 1150 10300 1.0 4.5
1250 1360 12000 0.9 4.5
1600 1640 14500 0.8 4.5
2000 1960 19800 0.8 5
2500 2310 23000 0.7 5

Gutong Electric 42
