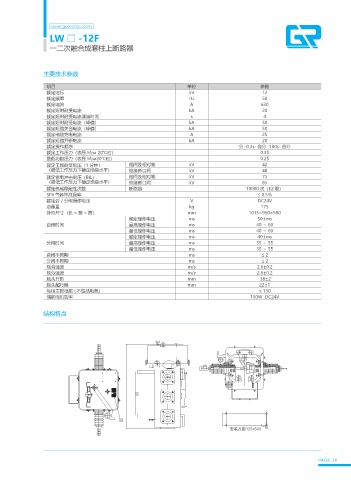

LW □ -12F
一二次融合成套柱上断路器

主要技术参数

项目 单位 参数
额定电压 kV 12
额定频率 Hz 50
额定电流 A 630
额定短时耐受电流 kA 20
额定短时耐受电流通流时间 s 4
额定短时耐受电流（峰值） kA 50
额定短路关合电流（峰值） kA 50
额定电缆充电电流 A 25
额定短路开断电流 kA 20
额定操作顺序 分 -0.3s- 合分 -180s- 合分
额定工作压力（表压 Mpa 20℃时） 0.35
最低功能压力（表压 Mpa20℃时） 0.25
额定工频耐受电压（1 分钟） 相间及相对地 kV 42
（最低工作压力下额定绝缘水平） 绝缘断口间 kV 48
额定雷电冲击耐压（BIL） 相间及相对地 kV 75
（最低工作压力下额定绝缘水平） 绝缘断口间 kV 85
额定机械稳定性次数 断路器 10000 次（E2 级）
SF6 气体年泄漏率 ≤ 0.5％
额定合／分闸操作电压 V DC24V
总重量 kg 175
外形尺寸（长 × 宽 × 高） mm 1015×950×580
额定操作电压 ms 50±ms
合闸时间 最高操作电压 ms 40 ～ 60
最低操作电压 ms 40 ～ 60
额定操作电压 ms 40±ms
分闸时间 最高操作电压 ms 35 ～ 55
最低操作电压 ms 35 ～ 55
合闸不同期 ms ≤ 2
分闸不同期 ms ≤ 2
刚合速度 m/s 2.6±0.2
刚分速度 m/s 2.6±0.2
触头开距 mm 38±2
触头超行程 mm 22±1
每相主回电阻 ( 不包括电缆） ≤ 130
储能电机功率 150W DC24V

结构特点

߶ᜈߗᡯ Y
