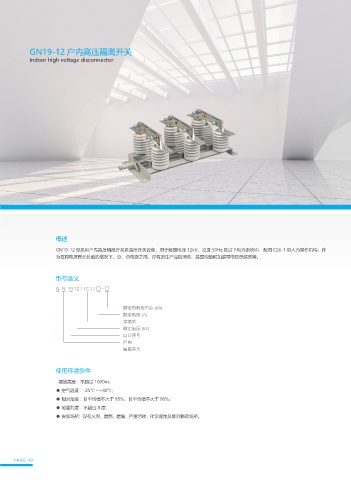

GN19-12 户内高压隔离开关
Indoor high voltage disconnector
概述
GN19-12 型系列户内高压隔离开关系高压开关设备，用于额定电压 12kV，交流 50Hz 及以下电力系统中，配用 CS6-1 型人力操作机构，作
为在有电压而无负载的情况下，分、合电路之用，亦有派生产品防污型、高原型的和加装带电显示装置等。
型号含义
G N 19 12 / ( C ) / □ - □
额定热稳定电流 (kA)
额定电流 (A)
穿墙式
额定电压 (kV)
设计序号
户内
隔离开关
使用环境条件
海拔高度：不超过 1000m；
● 空气温度：-25℃ ~+40℃；
● 相对湿度：日平均值不大于 95%，日平均值不大于 90%；
● 地震烈度：不超过 8 度；
● 安装场所：没有火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈振动场所。
