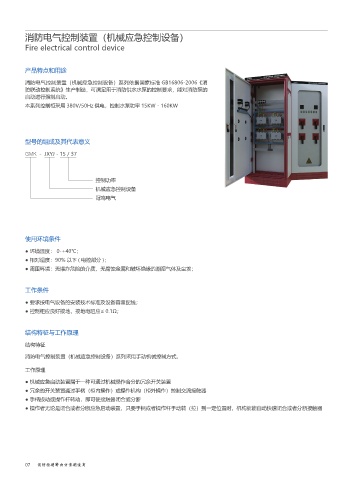

消防电气控制装置（机械应急控制设备）
Fire electrical control device

产品特点和用途

消防电气控制装置（机械应急控制设备）系列依据国家标准 GB16806-2006《消
防联动控制系统》生产制造，可满足用于消防供水水泵的控制要求，能对消防泵的
启动进行强制启动。
本系列控制柜采用 380V/50Hz 供电，控制水泵功率 15KW - 160KW

型号的组成及其代表意义

GMK - JXYJ - 15 / 37

控制功率
机械应急控制设备
冠鸣电气

使用环境条件

● 环境温度： 0-+40℃；
● 相对湿度：90% 以下 ( 电控部分 )；
● 周围环境：无爆炸危险的介质，无腐蚀金属和破坏绝缘的潮湿气体及尘埃；

工作条件

● 要求按电气设备的安装技术标准及设备容量配线；
● 控制柜应良好接地，接地电阻应≤ 0.1Ω；

结构特征与工作原理

结构特征
消防电气控制装置（机械应急控制设备）系列采用手动机械控制方式。

工作原理

● 机械应急启动装置属于一种可通过机械操作合分的冗余开关装置
● 冗余的开关装置通过手柄（柜内操作）或操作机构（柜外操作）控制交流接触器
● 手柄扳动或操作杆转动，即可使接触器闭合或分断
● 操作者无论是闭合或者分断应急启动装置，只要手柄或者操作杆手动转（拉）到一定位置时，机构就能自动快速闭合或者分断接触器
