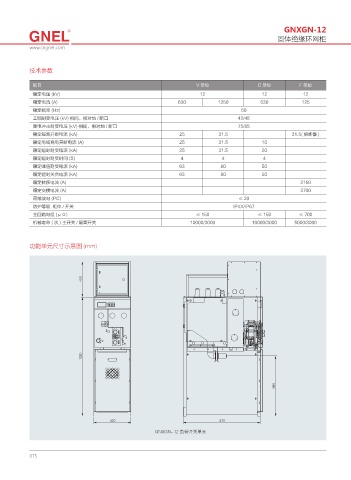

GNXGN-12
                                                                                                固体绝缘环网柜

           www.cngnel.com


           技术参数


            项目                                                      V 单位                  C 单位          F 单位
            额定电压 (kV)                                                 12                   12            12
            额定电流 (A)                                          630           1250           630           125
            额定频率 (Hz)                                                               50
            工频耐受电压 (kV) 相间、相对地 / 断口                                                42/48
            雷电冲击耐受电压 (kV) 相间、相对地 / 断口                                              75/85
            额定短路开断电流 (kA)                                      25           31.5                     31.5( 熔断器 )
            额定电缆充电开断电流 (A)                                     25           31.5           10
            额定短时耐受电流 (kA)                                      25           31.5           20
            额定短时耐受时间 (S)                                       4             4              4
            额定峰值耐受电流 (kA)                                      63            80            50
            额定短时关合电流 (kA)                                      63            80            50
            额定转移电流 (A)                                                                                  3150
            额定交接电流 (A)                                                                                  3700
            局部放电 (PC)                                                              ≤ 20
            防护等级  柜体 / 开关                                                        IP4X/IP67
            主回路电阻 (μΩ)                                              ≤ 150                 ≤ 150         ≤ 700
            机械寿命 ( 次 ) 主开关 / 隔离开关                                 10000/3000            10000/3000    5000/3000



           功能单元尺寸示意图 (mm)















                                    .

                                     PGG
                                        ᧹҈∔ᘻη䶥喝
                                        䔭⩡喝ڟ䬙ᴈ䬔喏ҫ⩔᧹҈᝷ᳰ᣾ڑ䲎Ძ
                                        ᧹҈ႀ喏ܲᐬᣑ౜ᐬڟ喏ऴ䯀⻧ᐬڟ喏ऴ
                                        ᫙䌛ஔ喋䉋㢣ᐬڟ喌Ƞ
                                        ֈ⩡喝ܲ᫙䌛ஔ喋䉋㢣ᐬڟ喌喏ܲ䯀⻧ᐬ
                                        ڟ喏ऴᣑ౜ᐬڟ喏᝿ᐬᴈ䬔Ƞ










                                                      (/9(/    䉋㢣ᐬڟࢁٯ



           075
