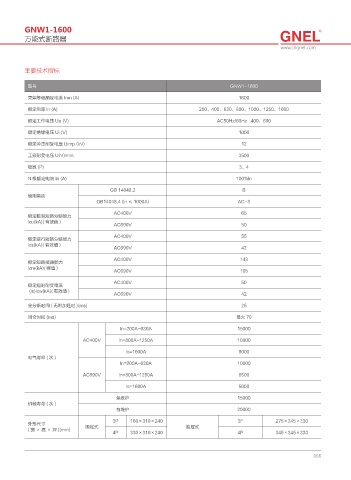

GNW1-1600
万能式断路器

www.cngnel.com

主要技术指标

型号 GNW1-1600
壳架等级额定电流 Inm (A) 1600

额定电流 ln (A) 200、400、630、800、1000、1250、1600
额定工作电压 Ue (V) AC50Hz/60Hz 400，690

额定绝缘电压 Ui (V) 1000
额定冲击耐受电压 Uimp (kV) 12

工频耐受电压 U(V)lmin 3500
极数 (P) 3、4

N 极额定电流 In (A) 100%ln
GB 14048.2 B
使用类别
GB14048.4 (ln ≤ 1000A) AC-3
AC400V 65
额定极限短路分断能力
lcu(kA)( 有效值 )
AC690V 50
AC400V 55
额定运行短路分断能力
lcs(kA)( 有效值 )
AC690V 42
AC400V 143
额定短路接通能力
lcm(kA)( 峰值 )
AC690V 105
AC400V 50
额定短时耐受电流
(ls)lcw(kA)( 有效值 )
AC690V 42
全分断时间 ( 无附加延时 )(ms) 25

闭合时间 (ms) 最大 70
ln=200A~630A 15000
AC400V ln=800A~1250A 10000

ln=1600A 8000
电气寿命 ( 次 )
ln=200A~630A 10000
AC690V ln=800A~1250A 6500
ln=1600A 5000

免维护 15000
机械寿命 ( 次 )
有维护 20000
3P 160×310×240 3F 275×345×330
外形尺寸 固定式 抽屉式
(宽×高×深)(mm)
4P 330×310×240 4P 345×345×330
