          GNW1
               喋/喌
          万能式断路器          Ⅰ᎟ᣑ㏫              㐉㑄ᏁᲫटᰬโӓ
                                                                                                  www.cngnel.com
          外形及安装尺寸 (mm)

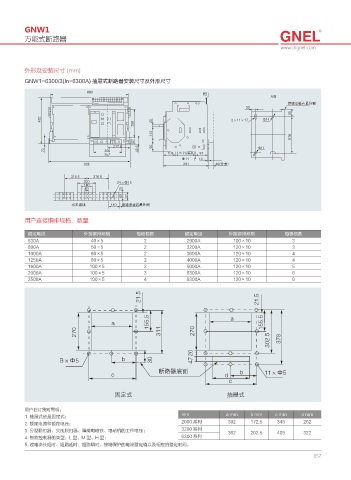

          GNW1-6300/3(In=6300A) 抽屉式断路器安装尺寸及外形尺寸

                                                                       ᴈ䬔
                                                                                              "ऽ
                                                                                                    㐉㑄ᏁᲫटᰬโӓ


                                                                                  f  f     Ð



                                                                                          Ð
                                                                  喋Ⴕ㷱ႀ喌

                                                               Ð
                                                                              ܲ⻧

                                           fÐ



                          Ⅰ᎟ᣑ㏫              㐉㑄ᏁᲫटᰬโӓ
          用户连接铜排规格、数量


           额定电流               外接铜排规格            每极根数             额定电流           外接铜排规格             每极根数
           630A                 40×5               2             2900A           100×10               3
           800A                 50×5               2             3200A           120×10               3
           1000A                60×5               2             3600A           120×10               4
           1250A                80×5               2             4000A           120×10               4
           1600A                100×5              2             5000A           120×10               5
           2000A                100×5              3             6300A           120×10               6
           2500A                100×5              4             6300A           120×10               6






                                       B                                        B




                      #fÐ                  C
                                                        ᫙䌛ஔᏁ䲎                      C
                                       D                                      E               fÐ
                                                                                D

                                        ద჆ᐻ                                    ៩ᅵᐻ


          用户在订货时写明:
                                                               Inm             a mm    b mm     c mm     d mm
          1. 抽屉式还是固定式;
          2. 额定电流和额定电压;                                        2000 系列         302     172.5    345      262
          3. 分励脱扣器、欠压脱扣器、释能电磁铁、电动机的工作电压;                       3200 系列         362     202.5    405      322
          4. 智能控制器的类型:L 型、M 型、H 型;                             6300 系列
          5. 过电流长延时、短路延时、短路瞬时、接地保护的电流整定值以及相应的整定时间。
                                                                                                             052
