GN30-12
          户内旋转式高压隔离开关

                                                                                                  www.cngnel.com

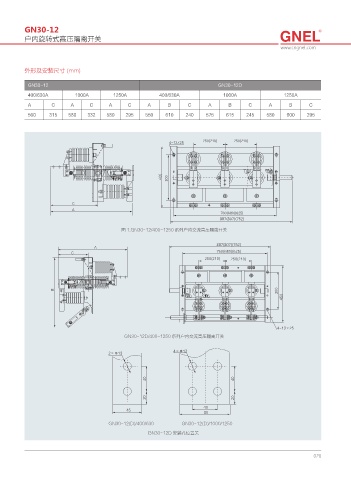

          外形及安装尺寸 (mm)


           GN30-12                                                          GN30-12D
           400/630A        1000A        1250A           400/630A              1000A                1250A
           A       C     A      C      A     C      A      B      C      A      B      C      A     B      C
           560    315    580   332    580   295    550    610    240    575    615    245    580    600    295





                                                               9









                          $
                          "


                                           图 1.GN30-12/400~1250 系列户内交流高压隔离开关


                                 "
                          $







                   #





                                                                                                    f
                                            GN30-12D/400~1250 系列户内交流高压隔离开关

                                                              fŸ
                                       fŸ










                                      GN30-12(D)/400/630       GN30-12(D)/1000/1250
                                                    GN30-12D 安装孔位置关



                                                                                                             020
