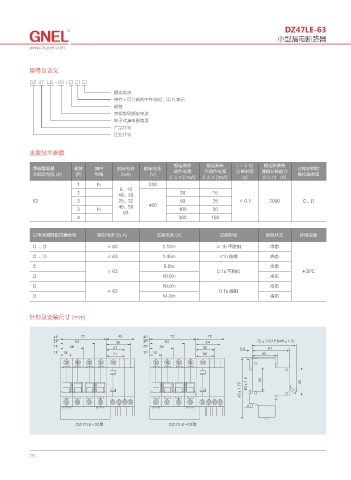

DZ47LE-63
小型漏电断路器

www.cngnel.com

型号及含义

DZ 47 LE - 63 / □ □ □
额定电流
带有不可分断的中性线时，用 N 表示
极数
壳架等级额定电流
电子式漏电断路器
产品代号
企业代号

主要技术参数

额定剩余 额定剩余 I △ n 时 额定剩余接
壳架等级最 极数 加中 额定电流 额定电压 动作电流 不动作电流 分断时间 通和分断能力 过电流瞬时
大额定电流 (A) (P) 性线 (InA) (V) 脱扣器类型
(I △ n )( mA) (I △ n )(mA) (s) (I △ n) (A)
1 N 230
6、10
2 30 15
16、20
63 3 25、32 50 25 ＜ 0.1 2000 C、D
40、50 400
3 N 100 50
63
4 300 150

过电流瞬时脱扣器类型 额定电流 (In A) 试验电流 (A) 试验时间 起始状态 环境温度
C 、D ≤ 63 1.13In ≥ 1h 不脱扣 冷态

C 、D ≤ 63 1.45In <1h 脱扣 热态
C 5.0In 冷态
≤ 63 0.1s 不脱扣 +30℃
D 10.0In 冷态
C 10.0In 冷态
≤ 63 0.1s 脱扣
D 14.0In 冷态

外形及安装尺寸 (mm)

1 1
1 1 d 1˝ d
1 1
1 1

d d

%; -& ۋ %; -& ۋ

115
