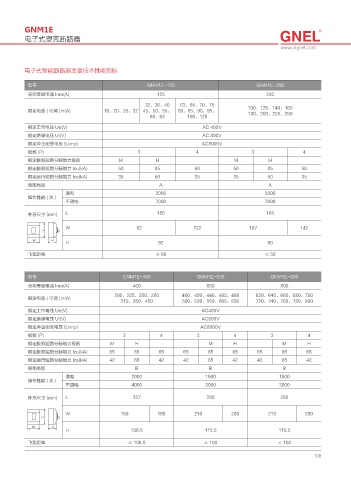

GNM1E
电子式塑壳断路器

www.cngnel.com

电子式智能断路器主要技术性能指标

型号 GNM1E-125 GNM1E-250
壳架等级电流 Inm(A) 125 250
32、36、40 63、65、70、75
额定电流 ( 可调 )In(A) 16、20、25、32 45、50、55、 80、85、90、95、 100、125、140、160
180、200、225、250
60、63 100、125
额定工作电压 Ue(V) AC 400V
额定绝缘电压 Ui(V) AC 800V
额定冲击耐受电压 (Uimp) AC8000V
极数 (P) 3 4 3 4
额定极限短路分断能力级别 M H M H
额定极限短路分断能力 Icu(kA) 50 85 50 50 85 50
额定运行短路分断能力 Ics(kA) 35 50 35 35 50 35
使用类别 A A
通电 3000 3000
操作性能 ( 次 )
不通电 7000 7000

外形尺寸 (mm) L 150 165
W 92 122 107 142
L
W H
H 92 90
飞弧距离 ≤ 50 ≤ 50

型号 GNM1E-400 GNM1E-630 GNM1E-800
壳架等级电流 Inm(A) 400 630 800
200、225、250、280 400、420、440、460、480 630、640、660、680、700
额定电流 ( 可调 )In(A)
315、350、400 500、530、560、600、630 720、740、760、780、800
额定工作电压 Ue(V) AC400V
额定绝缘电压 Ui(V) AC800V
额定冲击耐受电压 (Uimp) AC8000V
极数 (P) 3 4 3 4 3 4
额定极限短路分断能力级别 M H M H M H
额定极限短路分断能力 Icu(kA) 65 85 65 65 85 65 65 85 65
额定运行短路分断能力 Ics(kA) 42 65 42 42 65 42 42 65 42
使用类别 B B B
通电 2000 1500 1500
操作性能 ( 次 )
不通电 4000 3000 3000

外形尺寸 (mm) L 257 280 280

W 150 198 210 280 210 280
L
W H
H 106.5 115.5 115.5
飞弧距离 ≤ 106.5 ≤ 100 ≤ 100
