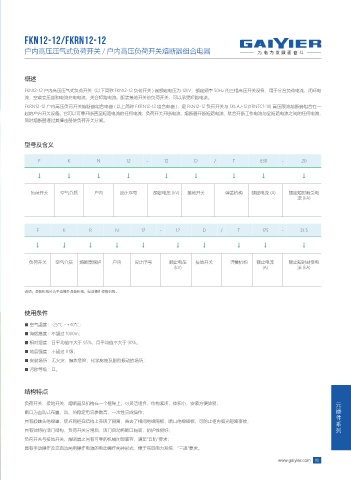

FKN12-12/FKRN12-12
户内高压压气式负荷开关 / 户内高压负荷开关熔断器组合电器
概述
FKN12-12 户内高压压气式负荷开关（以下简称 FKN12-12 负荷开关 ) 是额定电压为 12kV，额定频率 50Hz 的三相高压开关设备，用于分合负荷电流，闭环电
流，空载变压器和电流充电电流，关合短路电流。配装接地开关的负荷开关，可以承受短路电流。
FKRN12-12 户内高压负荷开关熔断器组合电器 ( 以上简称 FKRN12-12 组合电器 )，是 FKN12-12 负荷开关与 SKLAJ-12(XRNTC1-10) 高压限流熔断器组合在一
起的户内开关设备。它可以可靠开断直至短路电流的任何电流；负荷开关开断电流，熔断器开断短路电流，联合开断工作电流与全短路电流之间的任何电流，
同时熔断器通过其撞击器使负荷开关分闸。
型号及含义
F K N 12 - 12 D / T 630 - 20
↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓
负荷开关 空气介质 户内 设计序号 额定电压 (kV) 接地开关 弹簧机构 额定电流 (A) 额定短时耐受电
流 (kA)
F K R N 12 - 12 D / T 125 - 31.5
↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓
负荷开关 空气介质 熔断器保护 户内 设计序号 额定电压 接地开关 弹簧机构 额定电流 额定短时耐受电
(kV) (A) 流 (kA)
说明：弹簧机构分为手动操作弹簧机构，电动操作弹簧机构。
使用条件
■ 空气温度：-25℃ ~+40℃；
■ 海拨高度：不超过 1000m；
■ 相对湿度：日平均值不大于 95%，月平均值不大于 90%。
■ 地震强度：不超过 8 级；
■ 安装场所：无火灾、爆炸危险，化学腐蚀及剧烈振动的场所；
■ 污秽等级：Ⅱ。
结构特点
负荷开关、接地开关、熔断器及机构在一个框架上，可灵活组合，结构紧凑，体积小，安装方便简易； 元
断口为直动式布置，动、热稳定电流参数高，一次性完成操作； 器
件
具有静触头绝缘罩，使环网柜在结构上实现了隔离，省去了相间绝缘隔板，断口绝缘插板，可防止柜内弧光短路事故；
系
具有独特的活门结构，负荷开关分闸后，活门自动将断口隔离，防护性能好； 列
负荷开关与接地开关、熔断器之间有可靠的机械闭锁装置，满足“五防”要求；
具有手动操作及交直流两用操作电源的电动操作两种形式，便于实现电力系统：“三遥”要求。
