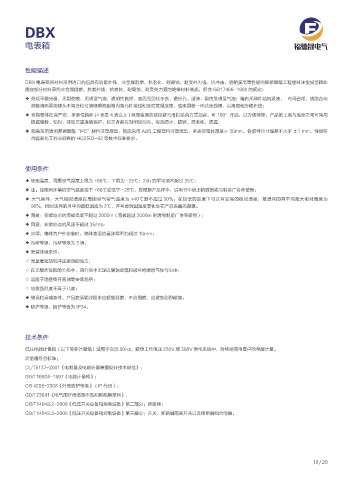

P. 29
DBX
电表箱
性能描述
DBX 电表箱原材料采用进口的且具有防紫外钱、非金属阻燃、抗老化、耐腐蚀、耐受外力强、抗冲击、透明度高等性能的聚碳酸酯工程塑料注塑成型箱体
底座部分材料采用非金属阻燃、抗紫外线、抗老化、耐腐蚀、耐受外力强的绝缘材料制成，符合 GB17466-1998 的规定；
◆ 外观平整光滑，无裂伤痕，无明显气泡，透明性良好，表面无固化不良、透针孔、浸渍、裂伤及明显气泡；箱内元器件结构紧凑、 布局合理，线路走向
顺畅清晰要能够从不同方位可清晰观察到箱内各元件接线和及时发现故障，底座具备一体式走线槽，以规范和方便布线；
◆ 表箱整体扣合严密，多表位箱体 (4 表及 4 表以上 ) 采用金属防锈铰链与滑扣结合方式扣合，可 180°开启，以方便检修。产品的上盖与底座之间可采用
防盗螺栓、铅封、挂锁三重连锁保护，且三者都在封闭空间内，有效防水、防锈、防老化、防盗；
◆ 箱盖采用透明聚碳酸酯“PC”材料注塑成型，箱底采用 ABS 工程塑料注塑成型，多表位箱体厚度≥ 30mm，各部件尺寸偏差不大于 ±1 mm，性能符
合国家化工行业颁布的 HG2503-93 等技术标准要求。
使用条件
◆ 使用温度：周围空气温度上限为 +60℃：下限为 -25℃；24h 的平均值不超过 35℃；
◆ 注：如使用环境的空气温度高于 +60℃或低于 -25℃，应根据产品样本，说明书中给出的数据或与制造厂协商使用；
◆ 大气条件：大气相对湿度在周围空气空气温度为 +40℃时不超过 50%：在较低的温度下可以有较高的相对湿度，最湿月的月平均最大相对湿度为
90%，同时该月的月平均最低温度为 2℃，并考虑到因温度变化生在产品表面的凝露。
◆ 海拔：安装地点的海拔高度不超过 2000m（海拔超过 2000m 时请与制造厂协商使用）；
◆ 风速：安装地点的风速不超过 35/ms；
◆ 冰厚：箱体为户外安装时，箱体表面的覆冰厚不的超过 10mm；
◆ 污秽等级：污秽等级为 3 级；
◆ 安装环境条件：
◇ 无显著摇动和冲击振动的地方；
◇ 在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃；
◇ 适应于墙壁电杆落地等安装场所；
◇ 地震强烈度不高于八度；
◆ 储运和运输条件：产品在运输过程中应轻搬轻放，不应倒放，应避免剧烈碰撞。
◆ 防护等级：防护等级为 IP34。
技术条件
低压电能计量箱（以下简称计量箱）适用于交流 50Hz，额定工作电压 220V 或 380V 供电系统中，对终端用电客户的电能计量。
计量箱符合标准：
DL/T5137-2001《电测量及电能计量装置设计技术规范》；
GB/T16934-1997《电能计量柜》；
GB 4208-2008《外壳防护等级》（IP 代码）；
GB/T23641《电气用纤维增强不饱和聚酯膜塑料》；
GB/T14048.2-2008《低压开关设备和控制设备》第二部分：断路器；
GB/T14048.3-2008《低压开关设备和控制设备》第三部分：开关、断路器隔离开关以及熔断器组合电器。
