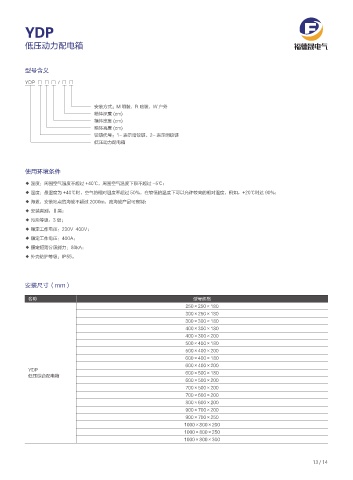

YDP

低压动力配电箱

型号含义

YDP □ □ □ / □ □

安装方式：M 明装，R 暗装，W 户外
箱体深度 (cm)
箱体宽度 (cm)
箱体高度 (cm)
铰链代号：1- 表示暗铰链、2- 表示明铰链
低压动力配电箱

使用环境条件

◆ 温度：周围空气温度不超过 +40℃，周围空气温度下限不超过 -5℃；
◆ 湿度：最温度为 +40℃时，空气的相对湿度不超过 50%，在较低的温度下可以允许较高的相对湿度，例如，+20℃时达 90%；
◆ 海拔：安装地点的海拔不超过 2000m，高海拔产品可定制；
◆ 安装类别：Ⅱ类；
◆ 污染等级：3 级；
◆ 额定工作电压：230V 400V；
◆ 额定工作电压：400A；
◆ 额定短路分段能力：80kA；
◆ 外壳防护等级：IP55。

安装尺寸（mm）

名称 型号规格
250×250×180
300×250×180
300×300×180
400×300×180
400×300×200
500×400×180
500×400×200
600×400×180
600×400×200
YDP 600×500×180
低压综合配电箱
600×500×200
700×500×200
700×600×200
800×600×200
900×700×200
900×700×250
1000×800×200
1000×800×250
1000×800×300
